这一类定心夹紧机构的共同特点是具有较大的夹紧力和夹紧行程，但受其配合间隙的影响，定心精度低。故只适用于工件定心精度要求不高的精加工或粗加工。 自动控制网www.eadianqi.com版权所有

     自动控制网www.eadianqi.com版权所有

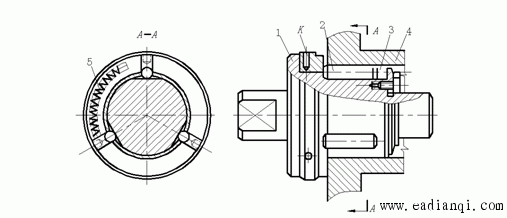

    1-心轴体；2-滚柱；3-隔圈；4-工件；5-复位弹簧 本文来自www.eadianqi.com

    图3-52　自动定心夹紧心轴 本文来自www.eadianqi.com

    （2）均与变形定心夹紧机构

本文来自www.eadianqi.com

    1）弹性筒夹定心夹紧机构：图3-53a为装夹工件以外圆柱面定位的弹簧夹头，图3-53　b为装夹工件以内孔定位的弹簧心轴。这类机构的主要元件是弹性筒夹2，它是在一个锥形套筒上开出3-4条轴向槽而形成的。旋转螺母4时，在螺母端面的作用下，弹性筒夹在锥套内向左移动，锥套3迫使弹性筒收缩变形，从而使工件外圆定心并被夹紧。反向旋转螺母，即可卸下工件。图3-53b中的弹性筒夹2，是从两端开出3～4条轴向槽而形成。旋转螺母4时，由于锥套3和心轴体1上圆锥面的作用，迫使弹性筒夹向外胀开，使工件圆孔定心并夹紧。反转螺母，即可松开。

    弹性筒夹得机构参数、材料及热处理等，可参考有关手册。 自动控制网www.eadianqi.com版权所有

     自动控制网www.eadianqi.com版权所有

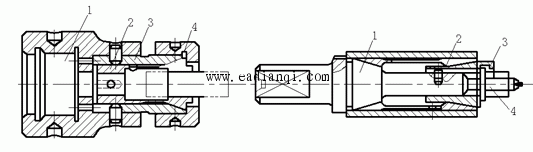

    1-心轴；2-弹性筒夹；3-锥套；4-螺母

    图3-53　弹簧夹头和心轴 本文来自www.eadianqi.com

    2）液性介质弹性定心夹紧机构：图3-54为液性介质弹性夹头（图a）和弹簧心轴（图b）。弹性元件为薄壁套5，它的两端与夹具体1为过渡配合，两者间的环形槽与通道内注满液性塑料（图a）或黄油、全损耗系统用油（图b）。拧紧加压螺钉2，使柱塞3对密封腔内的介质施加压力，迫使薄壁套产生均匀地径向弹性变形，将工件定心并夹紧。当反向拧紧加压螺钉2时，腔内压力减小，薄壁套靠自身弹性恢复原始状态而使工件松开。

    液性介质弹性心轴的定心精度一般为，最高可达。由于薄壁套的弹性变形不能过大，一般径向变形量，因此，它适用于定位孔精度较高的精车、磨削和齿轮加工等精加工工序。 本文来自www.eadianqi.com

    薄壁套的机构尺寸、材料及热处理等，可查有关手册。 自动控制网www.eadianqi.com版权所有

    3）膜片卡盘定心夹紧机构：图3-55所示为膜片卡盘。弹性元件为膜片2，其上有6个或更多个卡爪3，卡爪工作表面的直径应略小（另一种是略大）于工件定位基面的直径，一般约。装夹工件时，用推杆10将膜片推向外凸起变形，其上的卡爪张开，工件在三个支承钉9上轴向定位后，推杆退回，膜片在其恢复弹性变形的趋势下，带动卡爪对工件定心并夹紧。卡爪3是可以更换的，以适应不同尺寸工件的需要，更换完毕后，应重磨卡爪的工作表面。 本文来自www.eadianqi.com

    这一类定心夹紧机构的特点是：夹紧行程小，定心精度高。

     自动控制网www.eadianqi.com版权所有

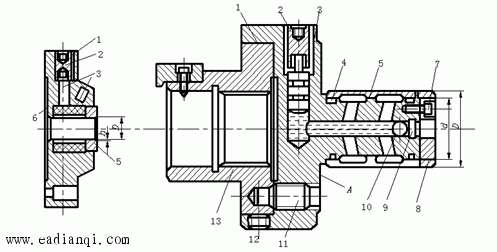

    1-夹具体；2-加压螺钉；3-柱塞；4-密封圈；5-薄壁套；6-止动螺钉；7-螺钉；8-端盖；9-螺塞；10-钢球；11、12-调整螺钉；13-过渡盘 本文来自www.eadianqi.com

    图3-54　液性介质弹性心轴 自动控制网www.eadianqi.com版权所有

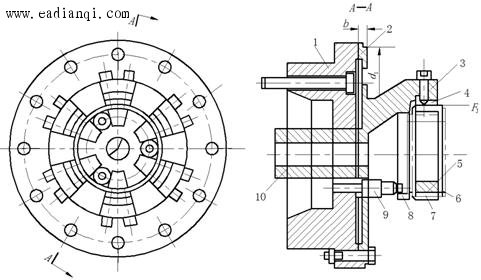

    1-夹具体；2-膜片；3-夹爪；4-夹爪端块；5-工件；6-保持器；7-滚柱；8-预胀环；9-支承钉；10-推杆　FJ-夹紧力

    图3-55　膜片卡盘 本文来自www.eadianqi.com
