同时在一个控制系统中使用开关型选择性控制与连续型选择性控制，就是混合型选择控制系统。
在锅炉的燃烧系统中，正常情况下，燃料气量根据蒸汽压力来调整。锅炉实际运行中可能存在燃料压力过高或过低的情况，这两种情况的出现都会危及锅炉安全运行：①燃料气压力过高会产生“脱火”现象，燃烧室中火焰熄灭，大量未燃烧的燃料气积存在锅炉炉膛内，烟囱冒黑烟，并有爆炸的危险；②燃料气压力过低有“回火”的危险，导致燃料气贮罐燃烧和爆炸。因此必须保持锅炉燃气压力在正常范围内，不能过高也不能过低。结合这两种非正常工况的需要，锅炉燃烧混合型选择性系统如图所示。

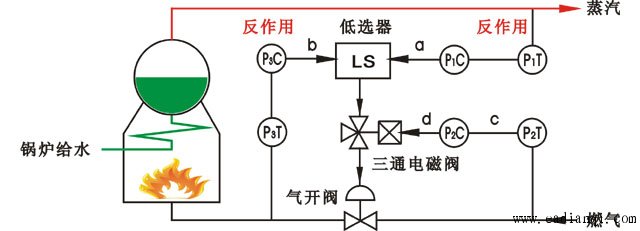

图 锅炉燃烧混合型选择性系统组成示意图 本文来自www.eadianqi.com
|
说明：图中P1C为根据蒸汽压力调节燃气量的调节系统；P2C为根据燃气锅炉进口压力调节燃气量的调节系统；P3C是根据燃气总管压力调节燃气量的调节系统正常工况时，蒸气压力P1上升，a下降，d下降，阀门关小，燃料气流量减小，使P1下降，实现控制。
正常工况时，蒸气压力P1上升，a下降，d下降，阀门关小，燃料气流量减小，使P1下降，实现控制；如P2上升至有“脱火”危险时，b＜a，d＝b，阀门关小，使P2下降，起防“脱火”作用。P2降至正常后，系统恢复蒸汽压力控制系统，是连续型选择性控制；如P3下降至有“回火”危险时，P3C的下限节点接通，使三通电磁阀通电，电磁阀动作，气动调节阀膜头气室通大气，气动调节阀关闭，起防止“回火”作用。P3回升后，系统恢复为蒸汽压力控制系统，是开关型选择性控制。 自动控制网www.eadianqi.com版权所有
|
选择器的使用，还可以构成其他类型的复杂控制系统，有时也可以说，凡是应用选择器的控制系统就是选择性控制系统。 本文来自www.eadianqi.com
|
