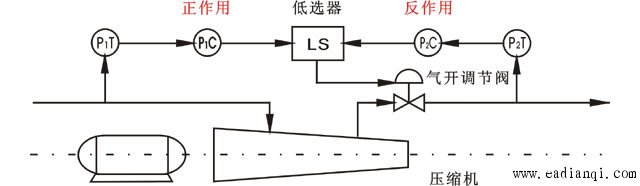

丙稀冷却器开关型选择性控制系统实例中的调节阀，在正常工况向非正常工况切换时处于全开或全关状态。连续型选择性控制系统是指在正常工况向非正常工况切换时正在工作的自动控制系统从切换到另一个连续控制系统。如图5是压缩机的连续型选择性控制系统。 图 压缩机的连续型选择性控制系统 正常工况时，P2C的输出信号小于P1C的输出信号，LS选P2C的输出信号，连续型选择性控制系统维持压缩机的出口压力P2稳定不变；当压缩机进口压力P1下降至一定程度时，压缩机会产生喘振，这成为主要的问题。由于采用了低选器LS，当P1降至一定数值时，P1C的输出信号会低于P2C 的输出信号，LS选择P1C的输出信号为输出，系统切换成为进口压力控制系统，将阀门关小，以维持P1不低于安全限；当进口压力P1回升，P1C使阀门开大，P2回升，待P2回升到一定程度时，P2C 的输出变得小于P1C的输出，低选器动作，系统恢复正常。 本文来自www.eadianqi.com |
