KEEP指令在梯形图中的符号如图1所示。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 图1 KEEP指令在梯形图中的符号 本文来自www.eadianqi.com XXXX为继电器号，可使用的继电器有输出继电器、 内部辅助继电器和保持继电器。S端为置“1”输入端，如果S端为ON，则继电器XXXX得电并自锁。R端为置“0”输入端（即复位端），如果R端为ON，则继电器XXXX解除自锁（失电）。当R端和S端同时出现信号时，复位优先。 本文来自www.eadianqi.com KEEP指令可以使一个普通的继电器具有锁存功能，称之为锁存继电器。利用KEEP指令很容易实现类似继电器控制线路中的自锁（或自保持）功能，如图6-32中0002为ON时，0500变为ON并自保持，即使0002由ON变为OFF，只要0003为OFF，0500始终为ON。如果0003为ON，0500就变为OFF。图2（b）的作用与图2（a）相同。 本文来自www.eadianqi.com

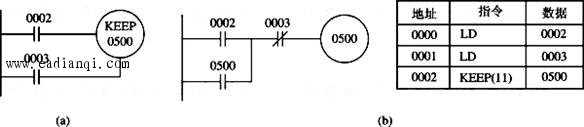

图2 KEEP指令 自动控制网www.eadianqi.com版权所有
KEEP指令具有自锁功能，但必须注意的是KEEP指令本身并无掉电保持功能，图2（a）中如程序运行中电源掉电时，0500将变为OFF，如欲在电源发生故障后又恢复送电时电路的状态保持不变，可用保持继电器作为锁存器。图3所示的报警电路中，0002、0003和0004为报警条件，0005为报警解除，输出端子0500接报警设备。 自动控制网www.eadianqi.com版权所有
图3 KEEP指令的应用 自动控制网www.eadianqi.com版权所有
|
