JMP和JME指令在梯形图中的符号如图所示。

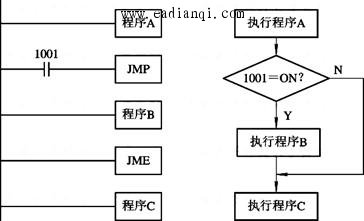

如果JMP的条件为ON时，程序正常执行，即相当于没有JMP和JME指令。如果JMP的条件为OFF，则执行跳转，即不执行JMP～JME间的程序。 本文来自www.eadianqi.com 图1中，如1001为ON，程序执行顺序为A→B→C，否则为A→C。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 图 JMP和JME指令在梯形图中的符号 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
图1 跳转指令 本文来自www.eadianqi.com 如果JMP的条件为OFF，JMP～JME间的各继电器状态为：输出继电器、辅助继电器、保持继电器、锁存继电器保持跳转前的状态不变。定时器复位，停止计时。计数器中断计数，保持跳转前的计数值不变。 自动控制网www.eadianqi.com版权所有 图2中，当1000为ON时，程序正常执行。当1000为OFF时，开始跳转，直接执行JME之后的程序。在此期间，无论1001是ON或OFF，0500均保持跳转前的ON/OFF状态不变；定时器TIM00复位停止工作，即使1002为ON，TIM00也不会工作；计数器CNT03则中断计数，保持跳转前的计数值不变。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
图2 JMP和JME指令 本文来自www.eadianqi.com 与分支指令一样，JMP和JME一般也要求配合使用，也允许不超过8次的嵌套。也允许多个JMP和一个JME配合使用（此时程序检查时会在编程器上出现“JMPJMP ERR”，但不影响程序正常运行）。 自动控制网www.eadianqi.com版权所有 |
