IL和ILC指令在梯形图中的符号如图1所示。
本文来自www.eadianqi.com
图1 IL和ILC指令在梯形图中的符号 本文来自www.eadianqi.com 如果梯形图中出现具有分支的多路输出程序，且分支电路后的每个输出支路至少有一个串联触点时，可用分支开始指令IL编程，分支结束时用ILC指令使IL指令复位，回到前一级逻辑母线。IL指令和ILC指令在程序中要求配合使用，但也允许在不会引起程序混乱的前提下用一个ILC和多个IL配合使用，此时在执行程序检查时会在编程器上显示出错提示“IL-ILC ERR”，但这个错误不会影响程序的正常执行。 自动控制网www.eadianqi.com版权所有
当IL的条件为OFF时，IL和ILC之间的各继电器状态为：输出继电器、 辅助继电器断开，定时器复位，计数器、保持继电器、锁存继电器保持原状态不变。当IL的条件为ON时，IL和ILC之间的各继电器正常工作。 本文来自www.eadianqi.com 在梯形图程序中，允许出现多重分支程序，即分支嵌套。在小型PLC中，允许进行分支嵌套的次数不应超过8次。图2所示是一个含有三重分支的程序。 自动控制网www.eadianqi.com版权所有
图2中，在分支处形成一个新的逻辑母线，因此从这个新逻辑母线开始的指令都要用LD或LD NOT指令。如0000为OFF，0501、0502、0503和0504均为OFF，CNT02正常工作……如0000为ON，且0001或0004为ON、0002或0005为ON时，程序正常执行。当0000为OFF时，不满足执行条件，IL~ILC间的程序不被执行，由此可以看出来采用IL~ILC编程比采用暂存继电器TR可以使程序更加简练。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

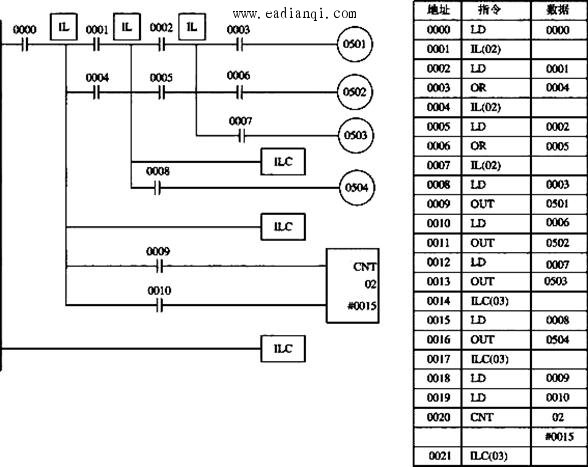

图2 IL和ILC指令 本文来自www.eadianqi.com |
