DIFU和DIFD指令在梯形图中的符号如图所示。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

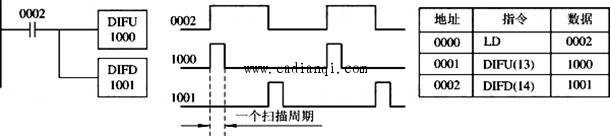

图 DIFU和DIFD指令在梯形图中的符号 自动控制网www.eadianqi.com版权所有 XXXX为继电器号，DIFU和DIFD指令可使用的继电器为输出继电器、内部辅助继电器和保持继电器。 本文来自www.eadianqi.com DIFU指令的功能是在满足条件的输入信号前沿，使指定的继电器ON一个扫描周期。DIFD指令的功能是在满足条件的输入信号后沿，使指定的继电器ON一个扫描周期。DIFU和DIFD指令在一个程序中最多可使用的数量都是48个。 本文来自www.eadianqi.com 图说明了DIFU和DIFD的工作情况。 本文来自www.eadianqi.com
图 DIFU和DIFD 自动控制网www.eadianqi.com版权所有 |
