PLC的梯形图程序中涉及到大量的各式继电器，在梯形图中应合理安排和使用继电器的线圈。 本文来自www.eadianqi.com
（1）不允许两个线圈串联使用。和继电器控制线路一样，梯形图中也不允许串联使用继电器的线圈。 自动控制网www.eadianqi.com版权所有 （2）一般不允许重复使用同一个继电器的线圈号。在梯形图中，除非某继电器可不同时工作在两种状态完全相反的控制逻辑中（如执行跳转指令），继电器的线圈号一般不允许重复使用。 自动控制网www.eadianqi.com版权所有 （3）并联输出。在梯形图中，两个以上的继电器线圈可并联使用。如图1所示就是三个线圈并联使用。 本文来自www.eadianqi.com

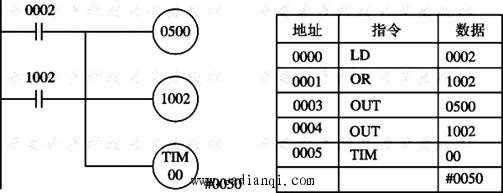

图1 并联输出 本文来自www.eadianqi.com 连续输出。图2中的三个继电器线圈1000、 0500和TIM00不属于并联连接，在PLC的梯形图中，把这种结构称为连续输出。请注意在第2条语句OUT 1000之后，虽然在梯形图中的该梯级输出处又出现一个新的逻辑母线，并经1003的动断触点，输出到线圈0500，然而在这个新出现的逻辑母线后，并不是用LD 1003而是用AND 1003指令来执行连续输出的功能。第5条语句中的1006与此相同。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有 图2 连续输出 自动控制网www.eadianqi.com版权所有 （5）分支输出。分支输出在梯形图中是大量可见的，其结构形式是在分支点引出新的逻辑母线，从这条逻辑母线上引出的每个支路到线圈之间至少有一个或一个以上的触点，每个支路中两个以上的触点组合可以是串联或并联的关系。处理具有分支输出的程序的方法，可以用暂存继电器TR，也可以用功能指令IL和ILC指令。 自动控制网www.eadianqi.com版权所有 |
