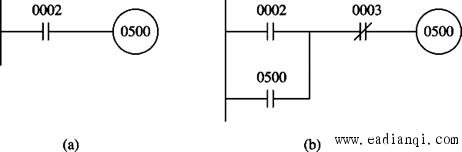

例1 点动和长动。图1（a）中，0002闭合，0500得电；0002断开，0500失电。图1（b）中，0002闭合后即使立即断开，0500也会得电自锁，0500的失电由0003来控制。自锁控制也可用功能指令KEEP来实现。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

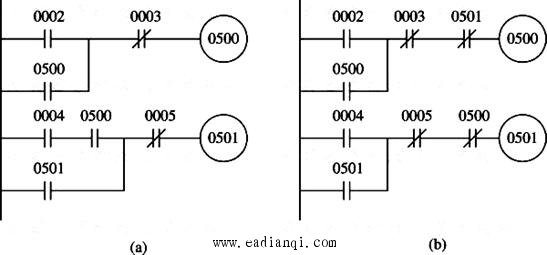

图1 点动和长动 自动控制网www.eadianqi.com版权所有 例2 联锁控制。图2（a）中，0002闭合后0500得电并自锁，0501在0500得电后0004闭合，0003和0005分别控制0500和0501的失电。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 图2 联锁控制 本文来自www.eadianqi.com 图2（b）中，0500和0501不能同时得电。 自动控制网www.eadianqi.com版权所有

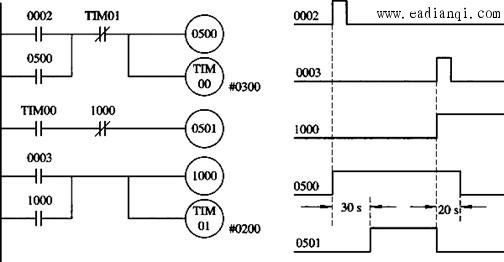

例3 延时、顺序控制。图3中，0002闭合后，0500得电并自锁，同时定时器TIM00开始计时，30s后TIM00动合触点闭合使0501得电。0003闭合后，1000得电并自锁，1000的动断触点断开使0501立即失电，同时定时器TIM01开始计时，20s后TIM01动作，其动断触点断开使0500失电。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
图3 延时、顺序控制 自动控制网www.eadianqi.com版权所有 |
