1．夹具设计的基本要求：夹具设计时，通常应考虑以下主要要求： 本文来自www.eadianqi.com

    （1）夹具应满足零件加工工序的精度要求：特别对于精加工工序，应适当提高夹具的精度，以保证工件的尺寸公差和位置公差等。 本文来自www.eadianqi.com

    （2）夹具应达到加工生产率的要求：特别对于大批量生产中使用的夹具，应设法缩短加工的基本时间和辅助时间。

    （3）夹具的操作要方便、安全：按不同的加工方法，可设置必要的防护装置、挡屑板以及各种安全器具。

本文来自www.eadianqi.com

    （4）能保证夹具一定的使用寿命和较低的夹具制造成本：夹具元件的材料选择直接影响夹具的使用寿命。因此，定位元件以及主要元件宜采用力学性能较好的材料。夹具的复杂程度应与工件的生产批量相适应。在大批量生产中，宜采用如气动、液压等高效夹紧机构。

    （5）要适当提高夹具元件的通用化和标准化程度：选用标准化元件，特别应选用商品化的标准元件，以缩短夹具制造周期，降低夹具成本。

自动控制网www.eadianqi.com版权所有

    （6）具有良好的结构工艺性，以便于夹具的制造和维修。

    以上要求有时是相互矛盾的，故应在全面考虑的基础上，处理好主要矛盾，使之达到较好的效果。例如钻模设计中，通常侧重于生产率的要求；镗模等精加工用的夹具则侧重于加工精度的要求等。

自动控制网www.eadianqi.com版权所有

    2．夹具设计的方法 本文来自www.eadianqi.com

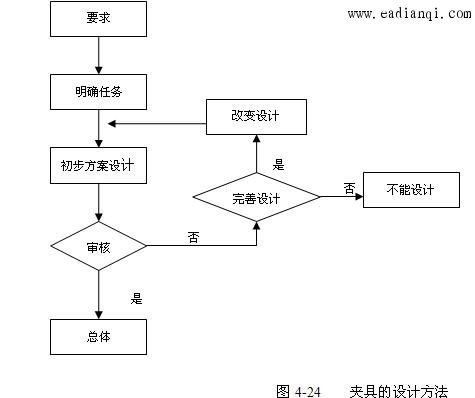

    夹具设计主要是绘制所需的图样，同时制定有关的技术要求。夹具设计是一种相互关联的工作，它涉及到很广的知识面。通常，设计者在参阅有关典型夹具图样的基础上，按加工要求构思出设计方案，再经修改，最后确定夹具的结构。其设计方法可用图4-24表示。显然，夹具设计的过程中存在着许多重复的劳动。近年来，迅速发展的机床夹具计算机辅助设计（CAD），为克服传统设计方法的缺点提供了新的途径。

自动控制网www.eadianqi.com版权所有

     自动控制网www.eadianqi.com版权所有

    3.　夹具设计的步骤： 自动控制网www.eadianqi.com版权所有

    （1）设计的准备：夹具设计前，设计人员应明确设计任务和要求，根据任务认真调查研究，要收集所需资料，并对其进行分析： 本文来自www.eadianqi.com

    1）收集产品零件图、装配图、毛坯图和工艺规程等技术文件，分析零件的作用、形状、结构特点、材料和技术要求。

本文来自www.eadianqi.com

    2）分析零件的加工工艺规程，特别是本工序半成品的形状、尺寸、加工余量、切削用量和所使用的工艺基准。

    3）分析工艺装配设计任务书，研究任务书所提出要求的合理性、可行性和经济性，以便发现问题，及时与工艺人员进行磋商。

    4）了解所使用机床的规格、性能、精度以及与夹具连接部分结构的联系尺寸。 自动控制网www.eadianqi.com版权所有

    5）了解所使用刀具、量具的规格。

    6）了解零件的生产纲领、投产批量以及生产组织等有关问题。 自动控制网www.eadianqi.com版权所有

    7）收集有关设计的资料，其中包括国家标准、部颁标准、企业标准等资料以及典型夹具资料。

    8）熟悉本厂工具车间的加工工艺。

自动控制网www.eadianqi.com版权所有

    （2）方案设计：这是夹具设计的重要阶段。在分析各种原始材料的基础上，应完成下列设计工作：

    1）确定夹具的类型。 自动控制网www.eadianqi.com版权所有

    2）根据六点定位规则确定工件的定位方式，选择合适的定位元件。 本文来自www.eadianqi.com

    3）确定工件的夹紧方式，选择合适的夹紧装置。

    4）确定刀具的调整方案，选择合适的对刀元件或导向元件。 自动控制网www.eadianqi.com版权所有

    5）确定夹具与机床的连接方式。

    6）确定其他元件和装置的结构形式，如分度装置、靠模装置等。

    7）确定夹具总体布局和夹具体的结构形式。 本文来自www.eadianqi.com

    8）绘制总体草图。 本文来自www.eadianqi.com

    9）进行工序精度分析。 自动控制网www.eadianqi.com版权所有

    10）对动力夹紧装置进行夹紧力验算。

本文来自www.eadianqi.com

    （3）绘制夹具总图：夹具总装配图应按国家标准绘制，绘制时还应注意一下事项： 本文来自www.eadianqi.com

    1）尽量选用的比例，以使所绘制的夹具具有良好的直观性。 自动控制网www.eadianqi.com版权所有

    2）尽可能选择对操作者的方向作为主视图。

    3）总图应把夹具的工作原理、结构和各种元件间的装配关系表达清楚。

    4）用双点划线绘制工件外形轮廓、定位基准面、夹紧表面和加工表面。

本文来自www.eadianqi.com

    5）合理标注尺寸、公差和技术要求。

    6）合理选择材料。

    （4）夹具零件设计

    对于夹具中的非标准零件，要分别绘制零件图。其中对于需要在装配时加工的部位，应特别予以注明以免出错。图样审核与一般设计相同。常用夹具元件的材料及热处理可查阅《机床夹具设计手册》。

自动控制网www.eadianqi.com版权所有

    （5）夹具的装配、调试和验证 自动控制网www.eadianqi.com版权所有

    完成设计图样后，设计工作尚未全部完成。只有待完成装配、调试和验证并使用夹具加工出合格的工件为止，才算完成夹具设计的全过程。其中特别是夹具的装配，在使用中发现问题应及时加以解决。夹具的调试和验证可以在工具车间完成，也可直接由加工车间完成。 本文来自www.eadianqi.com
