工件定位后，为使加工过程顺利实现，必须采用一定的装置将工件压紧夹牢，防止工件在切削力、重力、惯性力等的作用下发生位移或振动，这种将工作压紧夹牢的装置称为夹紧装置。夹紧装置是夹具的重要组成部分和设计难点，故其设计的好坏不仅直接影响着夹具制造的劳动量和成本，而且对生产效率及工人的劳动强度有一定的影响。

本文来自www.eadianqi.com

    1．夹紧装置的组成

    夹紧装置的种类很多，但其结构均由两部分组成。

自动控制网www.eadianqi.com版权所有

    （1）力源装置：提供原始夹紧力的装置称为力源装置，常用的力源装置有：液压装置、气压装置、电磁装置、电动装置、气一液联动装置和真空装置等。以人力为力源时，称为手动加紧，没有力源装置。 本文来自www.eadianqi.com

    （2）夹紧机构：要使动力装置所产生的原始作用力成人力正确的作用到工件上，需要有力的传动机构和最终作用在工件上的执行元件，力的传递机构和执行元件通称为夹紧机构。力的传递机构在传递夹紧力的过程中，起着改变力的大小、改变力的方向和自锁作用。

自动控制网www.eadianqi.com版权所有

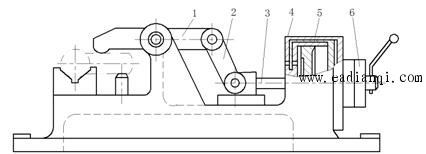

    图1是铣床夹具上的气压夹具。其中，配气阀6、气缸体4、活塞5、活塞杆3等组成了气压力源装置，连杆2是力的传递机构，压板1是执行元件，它们共同组成了铰链压板夹紧机构。 自动控制网www.eadianqi.com版权所有

    1-压板；2-连杆；3-活塞杆；4-气缸体；5-活塞；6-配气阀 自动控制网www.eadianqi.com版权所有

    图1　气压夹紧装置

本文来自www.eadianqi.com

    2．对夹紧机构的基本要求

自动控制网www.eadianqi.com版权所有

    1）在夹紧过程中应能保持工件定位后获得的正确位置。 自动控制网www.eadianqi.com版权所有

    2）夹紧力的大小适当，既要保证工件在整个加工过程中其位置稳定不变，不振动，又不允许使工件产生不适当的夹紧变形和表面损伤。 本文来自www.eadianqi.com

    3）工艺性好：夹紧装置的复杂程度应与生产纲领箱适应，在保证生产率的前提下，其结构应力求简单，便于制造和维修。

自动控制网www.eadianqi.com版权所有

    4）使用性好。夹紧装置的操作当方便、安全、省力。
