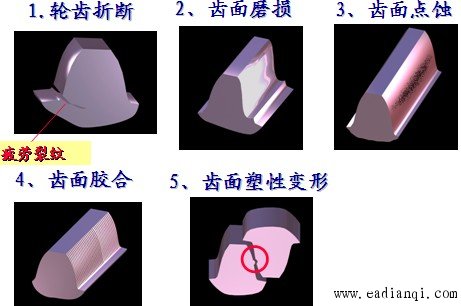

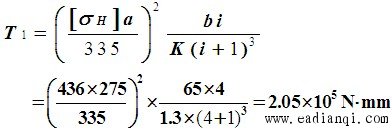

 （8）确定齿轮的精度等级 齿轮圆周速度  根据工作要求和圆周精度，由表9-3选用8级精度 2．齿轮弯曲强度验算（1）确定许用弯曲应力 根据表9-7查得  （2）查齿形系数  ，比较 小齿轮  =28由表9-6查得 =2.56 本文来自www.eadianqi.com 大齿轮  =112由表9-6用插入法得 =2.20因  所以应验算小齿轮。（3）验算弯曲应力 计算时应以齿宽b2代入，则  3．结构设计（略）。安全  齿轮具体失效与使用场合相关: 闭式软齿面齿轮传动:齿面点蚀 闭式硬齿面齿轮传动：轮齿折断 对于高速重载闭式齿轮传动：齿面胶合 自动控制网www.eadianqi.com版权所有 开式齿轮传动：齿面磨损，一般不出现点蚀 设计准则 对中、低速齿轮传动： 闭式软齿面齿轮: 按接触疲劳强度设计,验算弯曲疲劳强度。 闭式硬齿面齿轮: 按弯曲强度设计,验算接触强度。 对于高速重载闭式齿轮传动,由于易发生胶合失效,在保证不发生轮齿折断和齿面点蚀失效条件下,还应进行胶合能力计算。 开式齿轮传动: 按弯曲强度设计，用增大模数考虑磨损的影响。 齿面接触疲劳强度校核式 一对钢制齿轮：  齿面接触疲劳强度设计式 取齿宽系数   自动控制网www.eadianqi.com版权所有 齿根弯曲疲劳强度校核式为  将  代入，得：齿根弯曲疲劳强度设计式为  例8 现有一单级直齿圆柱齿轮减速(正常齿标准齿轮），其齿轮齿数  =22,=88并测得齿顶圆直径 =120mm, =450mm齿宽b=65mm,小齿轮材料为45钢，齿面硬度为220HBS，大齿轮材料为ZG310-570，其齿面硬度为180HBS，齿轮精度为8级，齿轮相对轴承对称布置。现想把此减速器用于带式输送机上，则所需的输出转速 ，单向转动,试求此减速器所能传递的最大功率。 自动控制网www.eadianqi.com版权所有 解 1.确定齿轮模数m及中心距a由表9-2知，齿顶圆直径与模数关系为  由表9-1可知 m=5mm为标准模数。 计算中心距  因该齿轮传动为闭式传动，且齿面硬度 ，故可按齿面接触强度计算它所能传递的最大功率；然后再检验齿轮的弯曲强度。 将式（9-15）  得  确定许用接触应力  本文来自www.eadianqi.com 小齿轮材料为45钢，调质，220HBS，  大齿轮材料为铸钢ZG310-570，180HBS，  计算时应以  值代入。该减速器能传递的最大功率 载荷系数k，因齿轮相对轴承对称布置，取k=1.3。 传动比i  将有关参数值代入上式，可求得小齿轮轴上的转矩  该齿轮传动所能传递的最大功率 自动控制网www.eadianqi.com版权所有  3.按  验算齿轮的弯曲强度由表9-7计算许用弯曲应力 小齿轮  大齿轮  由表9-6查齿形系数，  比较  因  ，应验算小齿轮。 本文来自www.eadianqi.com 由式（9-19）  弯曲强度足够。所以此减速器能传递的功率
|
