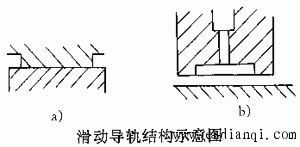

一副导轨主要由两部分组成，在工作时一部分固定不动，称为支承导轨(或导动轨)，另一部分相对支承导轨作直线或回转运动，称为动导轨(或滑座)。 根据导轨之间的摩擦情况，导轨分为： 1.滑动导轨  图a为普通导轨，图b为液体静压导轨。 滑动导轨结构简单，制造方便，刚度好，抗振性高，是机械产品中最广泛使用的导轨形式。 为减小磨损，提高定位精度，改善摩擦特性，通常选用合适的导轨材料，采用适当的热处理和加工方法，如采用优质铸铁，合金耐磨铸铁或镶淬火钢导轨，采用导轨表面滚轧强化，表面淬硬、涂铬、涂钼等方法提高导轨的耐磨性。另外采用新型工程塑料可满足导轨低摩擦、耐磨、无爬行的要求。 2.滚动导轨 结构：导向面之间放置滚珠、滚柱或滚针等滚动体来实现两导轨无滑动地相对运动。 特点：磨损小，寿命长，定位精度高，灵敏度高，运动平稳可靠，但结构复杂，几何精度要求高，抗振性较差，防护要求高，制造困难，成本高。 用途：适用于工作部件要求移动均匀，动作灵敏以及定位精度高的场合，因此在高精密的机电一体化产品中应用广泛。 |
