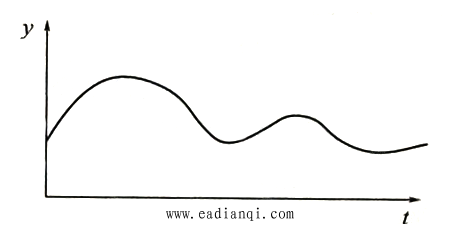

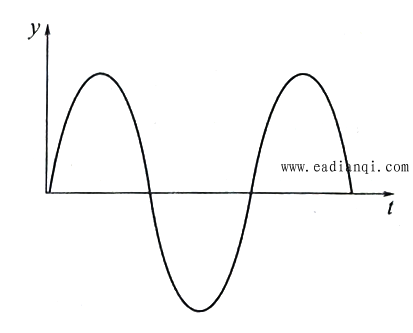

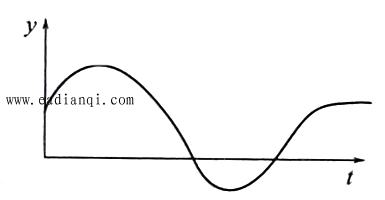

 图1 比例度过小时的过渡过程曲线 “曲线漂浮绕大弯，比例度盘往小扳”说的是比例度过大时会使过渡时间过长，使被调参数变化缓慢，即记录曲线偏离给定值幅值较大，时间较长，这时曲线波动较大且变化无规则，形状像绕大弯式的变化，如图2所示。这时就要减小比例度，使余差尽量小。  本文来自www.eadianqi.com 图2 比例度过大时的过渡过程曲线 “曲线偏离回复慢，积分时间往下降。曲线波动周期长，积分时间再加长”说的是积分作用的整定方法。当积分时间太长时，会使曲线非周期地慢慢地回复到给定值，即“曲线偏离回复慢”，如图3所示。则应减少积分时间。当积分时间太短时，会使曲线振荡周期较长，且衰减很慢，即“曲线波动周期长”，如图4所示。则应加长积分时间。  本文来自www.eadianqi.com 图3 积分时间太长时的过渡过程曲线 图4 积分时间太长时的过渡过程曲线 |
