信号流图的绘制

时间:2014-11-11 12:59来源:未知 编辑:admin
1、由系统微分方程绘制信号流图 微分方程先拉氏变换，指定系统变量， 按因果关系排列，连成信号流图。 下面结合示例说明： 例 试绘制RC无源网络的信号流图。设电容初始电压为U1(0)。 解 由基尔霍夫定律，列写微分方程式如下： 各微分方程式进行拉氏变换，则
   1、由系统微分方程绘制信号流图
    微分方程先拉氏变换，指定系统变量，
    按因果关系排列，连成信号流图。
    下面结合示例说明：

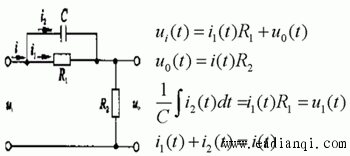

    例 试绘制RC无源网络的信号流图。设电容初始电压为U1(0)。
    解 由基尔霍夫定律，列写微分方程式如下：

    各微分方程式进行拉氏变换，则有 自动控制网www.eadianqi.com版权所有

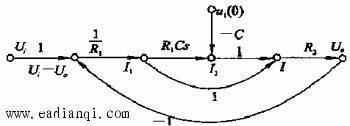

    对变量Ui(s)，Ui(s)-U0(s)，I1(s)，I2(s)，I(s)，U0(s)及U1(0)分别设置七个节点；然后，用相应增益的支路将个节点连接起来，便得到RC无源网络的信号流图。 本文来自www.eadianqi.com

   2、由系统结构图绘制信号流图
    结构图上信号线变成小圆圈表示变量，方框变成增益线段（即支路），连成信号流图。
    下面结合示例说明：

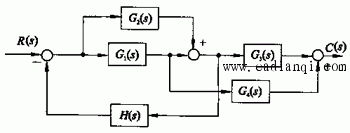

    例 试绘制系统结构图对应的信号流程。

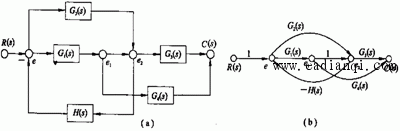

    解:首先，在系统结构图的信号线上，用小圆圈标注各变量对于对应的节点，如图（a）所示。其次，将各节点按原来顺序自左向右排列，连接个节点的支路与结构图中的方框相对应，便得系统的信号流图，如图（b）所示.
    注意比较点与引出点的关系： 自动控制网www.eadianqi.com版权所有
    在结构图比较点之前没有引出点（但在比较点之后可以有引出点）时，只需在比较点后设置一个节点便可，见图（a）；但若在比较点之前有引出点时，就需在引出点和比较点各设置一个节点，分别标志两个变量，它们之间的支路增益是1，见图（b）。
    注意比较点与引出点的关系：
