信号流图的组成及性质

   (1)、信号流图的组成：由节点和支路组成的一种信号传递网络。
    A、节点：即变量，用小圆圈表示，为流向该节点的信号的代数和。
    B、支路：定向线段，标支路增益，相当于乘法器，表因果关系。
    (2)、信号流图的性质
    A、节点标志系统的变量；
    B、支路相当于乘法器；
    C、信号沿箭头单向传递；
    D、系统的信号流图不是惟一的。

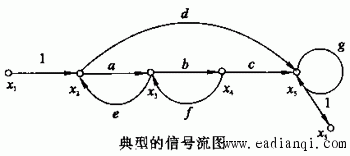

    下图为典型的信号流图

    (3)、常用术语
    源节点（或输入节点）：只有输出支路而没有输入支路的节点，如图中的节点X1 。
    阱节点（或输出节点）：只有输出支路而没有输入支路的节点，如图中的节点X5 。本文来自www.eadianqi.com
    混合节点：既有输入支路又有输出支路的节点，如图中的节点X2X3X4X5。
    前向通路：信号从输入节点到输出节点传递时，每个节点只通过一次的通路。从源节点X1到阱节点X5，共有两条前向通路：一条是X1－＞X2－＞X3－＞X4－＞X5，其前向通路总增益P1＝abc；另一条是X1－＞X2－＞X5，其前向通路总增益P2=d。
    回路：起点和终点在同一节点，而且信号通过每一节点不多于一次的闭合通路。X2－＞X3－＞X2，其回路增益L1=ae，X3－＞X4－＞X3其回路增益L2=bf；X5－＞X5 的自回路，其回路增益是g。
    不接触回路：回路之间没有公共节点时，这种回路叫做不接触回路。一对X5－＞X5 是和X2－＞X3－＞X2；另一对是X5－＞X5和X3－＞X4－＞X3。
