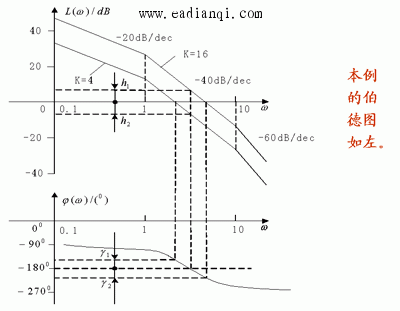

试确定系统开环增益K＝5和K＝20时的相位裕度和幅值裕度。解：由系统开环传递函数知，转折频率为1=1，2=10。按分段区间描述方法，写出对数幅频渐近特性曲线的表达式为

    试确定系统开环增益K＝5和K＝20时的相位裕度和幅值裕度。

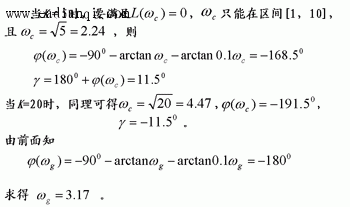

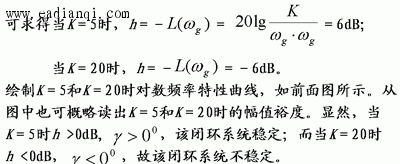

    解：由系统开环传递函数知，转折频率为ω1=1，ω2=10。
    按分段区间描述方法，写出对数幅频渐近特性曲线的表达式为
