电动机正反转控制线路原理图解(2)

时间:2017-05-06 21:29来源:未知 编辑:自动控制网
图3所示为往复自动循环的控制电路,其工作过程是:合上Q,按下SB2,KM1线圈得电自锁,M正转,驱动运动部件前进,当前进到位,撞块B压下SQ2,其常闭触头断开,KM1线圈断电,M切断正序电源,但SQ2常开触头闭合,又使K

  图3所示为往复自动循环的控制电路,其工作过程是:合上Q,按下SB2,KM1线圈得电自锁,M正转,驱动运动部件前进,当前进到位,撞块B压下SQ2,其常闭触头断开,KM1线圈断电,M切断正序电源,但SQ2常开触头闭合,又使KM2得电,M反转,运动部件后退,当后退到位时,撞块A压下SQ1使KM2断电,KM1通电,M由反转变为正转,如此周而复始地自动往复工作。按下SB1时,M停转。若换向用行程开关SQ1、SQ2失灵,则由限位开关SQ3、SQ4的常闭触头切断M的电源,避免运动部件因超出极限位置而发生事故。

本文来自www.eadianqi.com

电动机正反转控制线路原理图解

自动控制网www.eadianqi.com版权所有

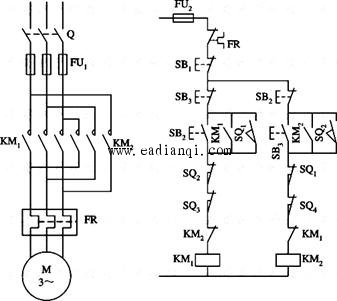

图3 往复自动循环控制线路 自动控制网www.eadianqi.com版权所有
