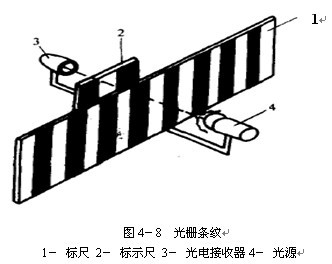

光栅装置的结构是由标尺光栅和指示光栅组成。在标尺光栅和指示光栅上都有密度相同的许多刻线，称为光栅条纹。见图4－8。对于透射光栅：这些刻线不透光，光线由两刻线之间窄面透射。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

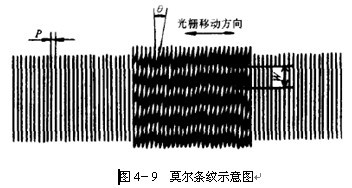

当光线通过时，在指示光栅上会产生莫尔条纹，见图4－9，莫尔条纹是明暗相间的条纹。 自动控制网www.eadianqi.com版权所有
莫尔条纹间距与刻线间距关系：W≈P/θ， 莫尔条纹具有放大效应， 若P= 0.01mm,θ=0.001, 则W= 10mm，相当于把两尺刻线距离放大1000倍。光电元件同指示光栅一起移动。当移动时，光电元件接收光线受莫尔条纹影响呈正弦规律变化，因此光电元件产生按正弦规律变化的电流（电压）。 自动控制网www.eadianqi.com版权所有
|
