1.硬件电路 如图1所示是8031单片机扩展一片8255A的电路图。图中74LS373是地址锁存器。8255A的地址线Al、A0经74LS373接于P0.1、P0.0；片选CS经74LS373与P0.7接通，其他地址线悬空；8255A的控制线RD、WR直接接于8031的RD、WR端；数据线D0一D7 接于P0.0—P0.7. 本文来自www.eadianqi.com 2.8255A 地址口确定 自动控制网www.eadianqi.com版权所有 图1中8255A只有3根线接于地址线。片选CS、地址选择端Al、A0。分别接于P0.7 、P0.1、P0.0其他地址线全悬空。显然只要保证P0.7为低电平时，选中该8255，若P0.1、P0.0再为“00”选中8255A的A口，同理P0.1、P0.0为“0l”、“10”、“11”分别选中B口、C口及控制口。若地址用16位表示，其他无用端全设为“1”，则 8255A 的A、B、C及控制口地址分别可为FF7CH、FF7DH、FF7EH、FF7FH 本文来自www.eadianqi.com 如果无用位取为“0”，则4个地址为0000H 、0001H、0002、0003H，只要保证CS、Al、A0的状态，无用位设为“0”或“1”无关。掌握了确定地址的方法，使用者可灵活选择地址。 本文来自www.eadianqi.com
本文来自www.eadianqi.com

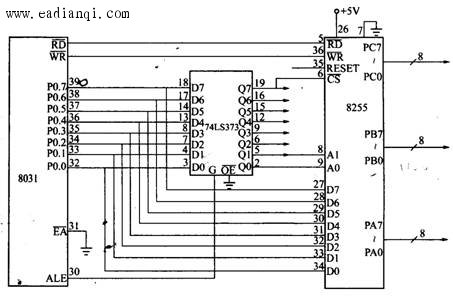

图1 8031与8255A接口电路 本文来自www.eadianqi.com 3.软件编程 本文来自www.eadianqi.com
在实际的应用系统中，必须根据外围设备的类型选择8255A的操作方式，并在初始化程序中把相应控制字写人控制口。下面根据图1，举例说明 8255A 的编程方法。 本文来自www.eadianqi.com
例 要求 8255A 工作方式0，且A口作为输入，B 口、C口作为输出，则程序如下： 自动控制网www.eadianqi.com版权所有 MOV A，#90H ；A口作为输入，B 口、C口作为输出 本文来自www.eadianqi.com MOV DPTR，#0FF7FH ；控制寄存器地址 本文来自www.eadianqi.com MOVX @DPTR，A ；写入方式控制字 自动控制网www.eadianqi.com版权所有 MOV DPTR，#0FF7CH ；A口地址 本文来自www.eadianqi.com
MOVX A，@DPTR ；从A口读数据 本文来自www.eadianqi.com MOV DPTR，#0FF7DH ；B口地址 本文来自www.eadianqi.com
MOV A，#DATA1H ；要输出的数据DATA1 自动控制网www.eadianqi.com版权所有 MOVX @DPTR，A ；将DATA1送B口输出 自动控制网www.eadianqi.com版权所有 MOV DPTR，#0FF7EH ；C口地址 本文来自www.eadianqi.com MOV A，#DATA2H ；DATA1 本文来自www.eadianqi.com MOVX @DPTR，A ；将DATA2送C口输出 本文来自www.eadianqi.com |
