8255A 是Intel公司生产的可编程的并行I/O接口芯片，它具有3个8位的并行I/O
本文来自www.eadianqi.com

图1  8255A的引脚                图2  8255A的内部结构 自动控制网www.eadianqi.com版权所有

口，三种工作方式，可通过编程进行设置，因而使用灵活方便，通用性强，可作为单片机与多种设备连接时的中间接口电路。8255A的引脚及内部的结构如图1和图2所示。

本文来自www.eadianqi.com

1、引脚说明

本文来自www.eadianqi.com

8255A共有40个引脚，采用双列直插式封装，各引脚功能如下：

D7~D0：三态双向数据线，与单片机数据总线连接，用来传送数据信息。 本文来自www.eadianqi.com

CS：片选信号线，低电平有效，表示芯片被选中。 本文来自www.eadianqi.com

RD：读出信号线，低电平有效，控制数据的读出。

自动控制网www.eadianqi.com版权所有

WR：写人信号线，低电平有效，控制数据的写人。

自动控制网www.eadianqi.com版权所有

Vcc、GND：+5V 电源、接地。

自动控制网www.eadianqi.com版权所有

PA7~PA0：A口输入/输出线。 自动控制网www.eadianqi.com版权所有

PB7~PB0：B口输入/输出线。 本文来自www.eadianqi.com

PC7~PC0：B口输入/输出线。

RESET：复位信号线。

A1、A0：地址线，用来选择8255A内部端口。 本文来自www.eadianqi.com

2、内部结构

本文来自www.eadianqi.com

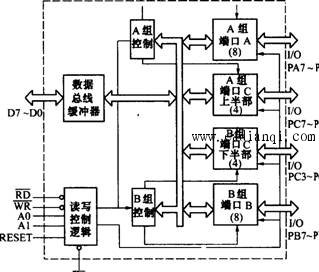

8255A内部结构见图2，其中包括三个并行数据输入／输出端口，2个工作方式控制电路，1个读／写控制逻辑电路和8 位数据总线缓冲器。各部分功能如下：

本文来自www.eadianqi.com

1.端口A、 B 、C 本文来自www.eadianqi.com

8255A有三个8位并行口，PA、PB 和 PC 。都可以选择作为输人输出工作模式，但在功能和结构上有些差异。 自动控制网www.eadianqi.com版权所有

①PA口：一个8位数据输出锁存器和缓冲器；一个8位数据输人锁存器。 自动控制网www.eadianqi.com版权所有

②PB口：一个8位数据输出锁存器和缓冲器；一个8位数据输人缓冲器（输人不锁存）。

③PC口：一个8位数据输出锁存器；一个8位数据输人缓冲器（输人不锁存）。

自动控制网www.eadianqi.com版权所有

2.A 组和 B 组控制电路

自动控制网www.eadianqi.com版权所有

这是两组根据 CPU 写人的“控制字”来控制 8255A 工作方式的控制电路。A组控制PA和PC口的上半部（PC7一PC4) ; B组控制PB口和PC口的下半部（PC3一PC0 ) ，并可根据“控制字”对端口的每一位实现按位“置位”或“复位”。 自动控制网www.eadianqi.com版权所有

3.数据总线缓冲器

本文来自www.eadianqi.com

数据总线缓冲器是一个三态双向8位缓冲器，作为8255A与系统总线之间的接口，用来传送数据、指令、控制命令以及外部状态信息。

4.读／写控制逻辑电路 自动控制网www.eadianqi.com版权所有

读／写控制逻辑电路接收 CPU发来的控制信号RD、WR、RESET、地址信号Al、A0 自动控制网www.eadianqi.com版权所有

然后根据控制信号的要求，将端口数据读出，送往CPU，或者将CPU送来的数据写入 自动控制网www.eadianqi.com版权所有

端口。各端口的工作状态与控制信号的关系如表1所示。 自动控制网www.eadianqi.com版权所有

表1  8255A端口工作状态选择表

3、工作方式选择控制字及C口置位／复位控制字 自动控制网www.eadianqi.com版权所有

1.工作方式选择控制字

本文来自www.eadianqi.com

8255 有三种基本工作方式：方式0，基本输入输出；方式1，选通输人输出；方式2，双向传送。三种工作方式由写人控制字寄存器的方式控制字来决定示。三个端口中C口被分为两个部分，上半部分随A口称为A组，下半部分随B口称为B组。其中A口可工作于方式 0、l和2，而B口只能工作在方式0和1。方式控制字的格式如下： 自动控制网www.eadianqi.com版权所有

D7：控制选择位。D7=1，工作方式控制字。

D6、D5：A组方式选择位。D6D5=00，方式0。 D6D5=01，方式1。 D6D5=1X，方式2。

D4：A口控制位。D4=0，输出。 D4=1，输入。 自动控制网www.eadianqi.com版权所有

D3：C口上口（PC4-PC7）控制位。D3=0，输出。 D3=1，输入。 自动控制网www.eadianqi.com版权所有

D2: B组方式选择位。D2=0，方式0。 D2=1，方式1。 自动控制网www.eadianqi.com版权所有

D1: B口控制位。D1=0，输出。 D1=1，输入。

D0：C口下口（PC0-PC3）控制位。D0=0，输出。 D0=1，输入。 自动控制网www.eadianqi.com版权所有

例如：写人工作方式控制字95H ，可将8255A编程为：A口方式0输入，B口方式1输出，C口的上半部分（PC7一PC4)输出，C口的下半部分（PC3一PC0)输人。 本文来自www.eadianqi.com

2.C 口按位置位／复位控制字

本文来自www.eadianqi.com

C口8位中的任一位，可用一个写人控制口的置位／复位控制字来对 C 口按位置“1”或清“0”。这个功能主要用于位控。C口按位置位／复位控制字的格式如下： 自动控制网www.eadianqi.com版权所有

D7：控制选择位。D7=0，C口置位/复位控制字。 自动控制网www.eadianqi.com版权所有

D6、D5、D4：无关，置0。 自动控制网www.eadianqi.com版权所有

D3、D2、D1:为选择位。D3D2D1=000~111，分别选择PC0~ PC7。

本文来自www.eadianqi.com

D0:位置位\复位控制位。D0=1,置位。D0=0，复位。

自动控制网www.eadianqi.com版权所有

例如，07H写人控制口，置“1”PC3 ; 08H写人控制口，PC4清“0”。
