闪烁控制的PLC线路与梯形图

时间:2018-10-29 09:55来源:www.eadianqi.com 编辑:自动控制网
闪烁控制的PLC接线图 闪烁控制的梯形图 将开关QS闭合X000常开触点闭合定时器T0开始3秒钟计时3秒钟后,定时器T0动作,T0常开触点闭合定时器T1开始3秒钟计时,同时Y000得电,Y0端子内部硬触点闭合,灯HL点亮3钟秒钟后,定时器T1动作,T1常闭触点断开定时器T0复
闪烁控制的PLC接线图

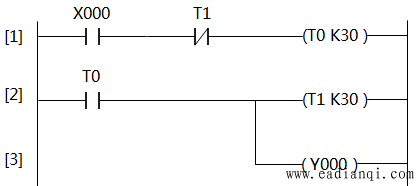

闪烁控制的梯形图
将开关QS闭合→X000常开触点闭合→定时器T0开始3秒钟计时→3秒钟后,定时器T0动作,T0常开触点闭合→定时器T1开始3秒钟计时,同时Y000得电,Y0端子内部硬触点闭合,灯HL点亮→3钟秒钟后,定时器T1动作,T1常闭触点断开→定时器T0复位,T0常开触点断开→Y000线圈失电,同时定时器T1复位→Y000线圈失电使灯HL熄灭;定时器T1复位使T1闭合,由于开关QS仍处于闭合,X000常开触点也处于闭合,定时器T0又重新开始3秒钟计时。以后重复上述过程,灯HL保持3秒亮、3秒灭的频率闪烁发光。
