过载报警控制的PLC线路与梯形图

时间:2018-10-29 09:54来源:www.eadianqi.com 编辑:自动控制网
过载报警控制的PLC接线图 过载报警控制的梯形图 ①启动控制 按下启动按钮SB1[1]X001常开触点闭合[SET Y001]指令执行Y001线圈被置位,即Y001线圈得电Y1端子内部硬触点闭合接触器KM线圈得电KM主触点闭合电动机得电运转。 ②停止控制 按下停止按钮SB2[2]X002常

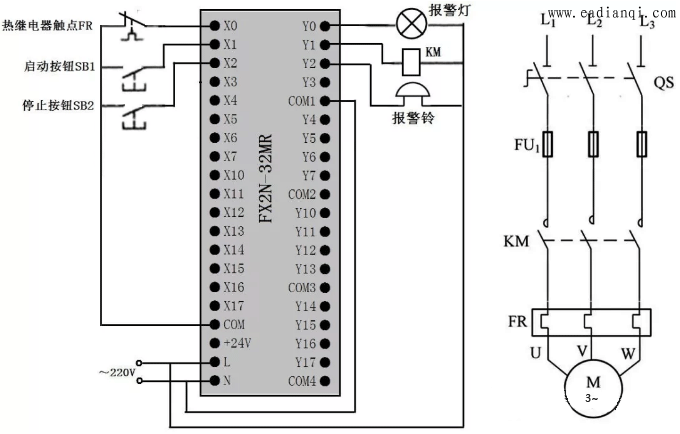

过载报警控制的<a href='http://www.eadianqi.com/zidonghua/PLC/' target='_blank'><u>PLC</u></a>接线图
过载报警控制的PLC接线图

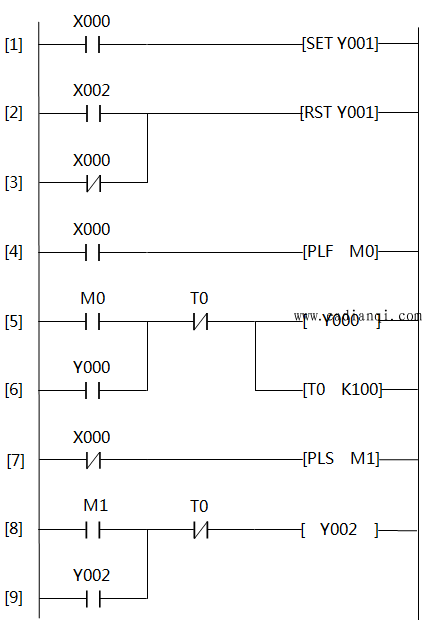

过载报警控制的梯形图
过载报警控制的梯形图
①启动控制
按下启动按钮SB1→[1]X001常开触点闭合→[SET Y001]指令执行→Y001线圈被置位,即Y001线圈得电→Y1端子内部硬触点闭合→接触器KM线圈得电→KM主触点闭合→电动机得电运转。
②停止控制
按下停止按钮SB2→[2]X002常开触点闭合→[RST Y001]指令执行→Y001线圈被复位,即Y001线圈失电→Y1端子内部硬触点断开→接触器KM线圈失电→KM主触点断开→电动机失电停转。
自动控制网www.eadianqi.com版权所有

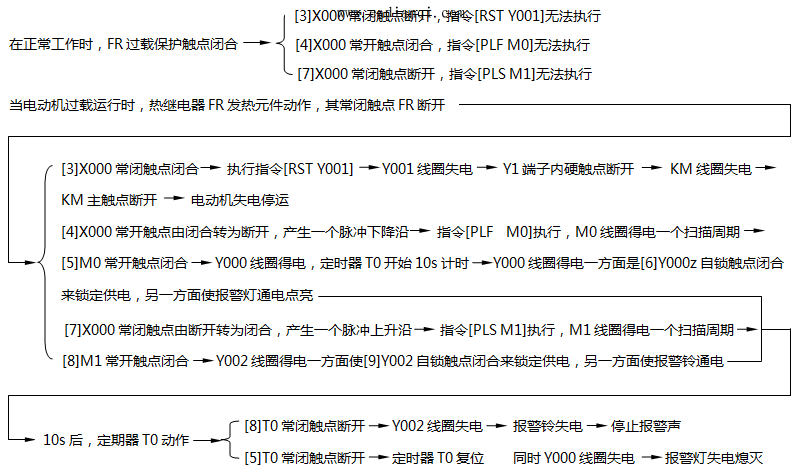

③过载保护及报警控制
过载保护及报警控制
