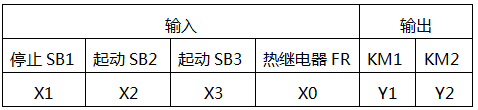

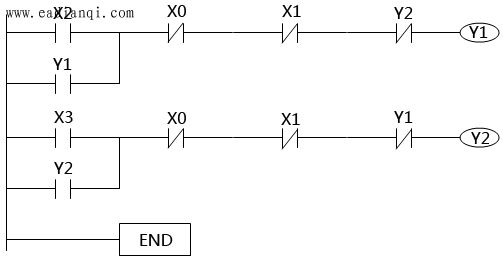

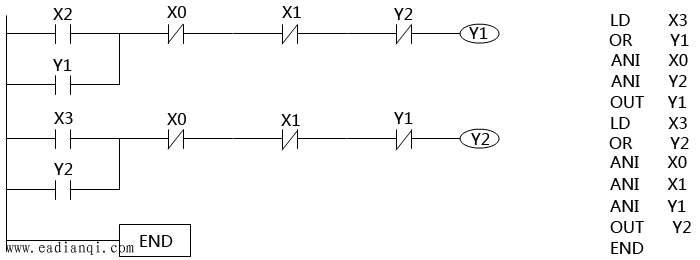

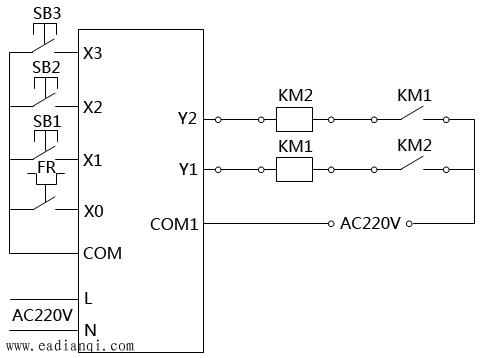

3、按钮互锁正反转控制电路的优点和缺点 ①按钮互锁电机正反转控制电路的优点 改变转向时不用按停止按钮。 ②按钮互锁电机正反转控制电路的缺点 当接触器出现卡住时，如操作转换方向，会造成电源短路的故障。用硬接线方式实现电动机正反转控制，小编还是建议使用使用接触器辅助点进行互锁，以免接触器卡住时反生电源短路故障。 4、根据按钮互锁正反转控制电路进行PLC控制设计 ①PLC的I/O分配设计  停止按钮SB1，信号从X1输入；启动按钮SB2和SB3，信号从X2、X3输入；热继电器FR的信号从X0输入；KM1、KM2为接触器线圈，对应于PLC内部编程元件为Y1、Y2，信号从Y1、Y2端输出。 ②PLC硬件连接，外部接线  本文来自www.eadianqi.com ③PLC梯形图  ④PLC指令语句  电气控制电路是PLC实现功能的基础，熟悉电路图是PLC入门的基础！电路图对应逻辑指令的转化在学习的时候可以一步步分析，由浅入深，先易后难，分析方法类似。 |
