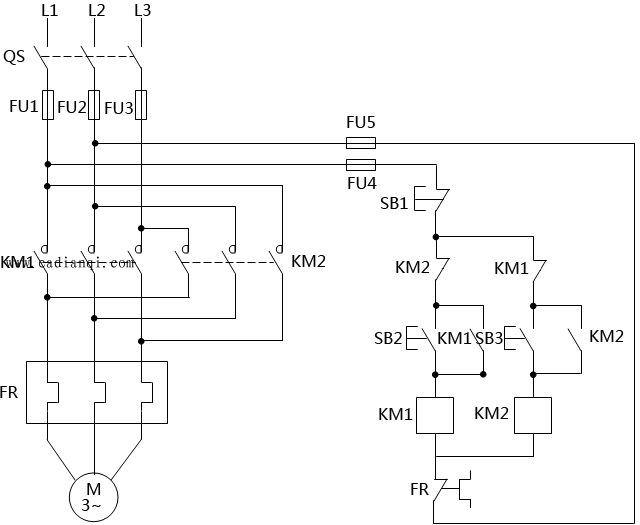

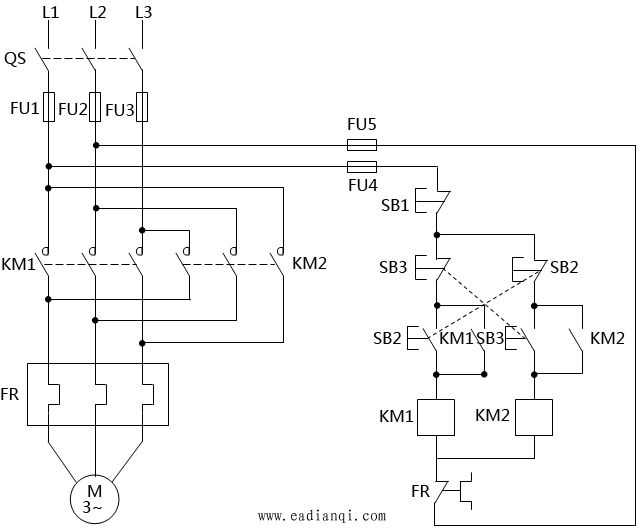

电气电路控制和PLC控制之间的原理是相通的，自然的电气控制都可以通过PLC更加方便，高效的演绎，那么电气控制电路具体是怎么产生的？又是怎么样转换为梯形图，进而转化为PLC受控的逻辑指令的，为了更加清晰直观的说明这一路的变化，电气自动化控制网小编以最简单的：按钮互锁正反转控制电路为例。 1、按钮互锁正反转控制电路的引入原因 电机正反转控制电路一般用接触器辅助触点进行互锁。这个互锁电路在电机改变转向时必须先按停止按钮，优点是接触器卡住时不会造成电源短路故障，缺点是操作不方便，换向时必须先按停止按钮才能操作。  说明：图中FU1-FU5为熔断器，SB1为红色停止按钮，SB2为绿色正转起动按钮，SB3为绿色反转起动按钮，FR为热继电器，KM1为正转接触器、KM2为反转接触器。 自动控制网www.eadianqi.com版权所有 那么怎样解决电机正反转辅助触点互锁电路使用不方便的问题？昌晖仪表给出的方法就是将改为按钮互锁正反转控制电路，操作更方便。  说明：图中FU1-FU5为熔断器，SB1为红色停止按钮，SB2为绿色正转起动按钮，SB3为绿色反转起动按钮，FR为热继电器，KM1为正转接触器、KM2为反转接触器。 2、按钮互锁正反转控制电路的保护措施 ①短路保护 短路保护由FU1-FU5构成，熔断器FUI-FU3实现主电路的短路保护，FU4-FU5实现控制电路的短路保护。 ②失压保护 失压保护由接触器自锁构成。当电源电压消失时，接触器各触头自动复位，起到断开电路的作用。 ③过载保护 过载保护由热继电器常闭触头实现。当三相电动机在运行中电流超过设置的额定值时，FR常闭触头断开，从而切断控制电路，使KM1或KM2线圈失电，从而切断主电路。 ④互锁保护 自动控制网www.eadianqi.com版权所有 互锁保护由正转起动按钮常闭触头和反转起动按钮常闭触头构成。当启动正转接触器KM1支路时，正转起动按钮常闭触头断开，使反转接触器KM2支路不能得电，实现对KM2支路的互锁；反之亦然。 |
