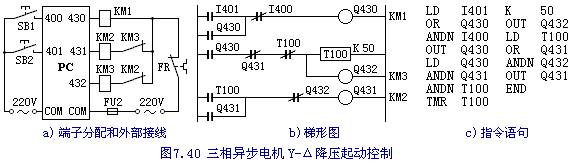

以SB2为启动按钮、SB1为停止按钮，KM1为电源接触器，KM2、KM3分别为Δ连接和Y连接接触器，FR为热继电器保护触点，可作出PLC控制的端子分配和外部接线图、梯形图如图7.40a)、b)所示。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

　　根据图7.40b)可知：启动按钮I401接通后，Q430得电吸合并自保、Q432得电吸合，电机以星形接法起动。与此同时，计时器T100得电开始计时，到设定的5s时，T100动作，其常闭触点断开Q432和T100，其常开触点闭合接通Q431并自保，电动机以Δ连接全压运行。图c)是指令语句。 自动控制网www.eadianqi.com版权所有
