用两个输出继电器控制同一个被控对象的两种相反的工作状态。如异步电机的正反转控制，双线圈二位电磁阀的控制都属于这种基本控制电路。 本文来自www.eadianqi.com

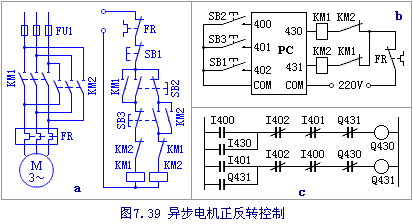

　　图7.39a异步电机正反转控制的继电器控制电路，图b是PLC端子分配和外部接线图，图c是梯形图。 本文来自www.eadianqi.com

　　KM1、KM2为正、反转接触器，SB2、SB3、SB1分别是正转、反转、停止按钮。本电路采用了多重互锁：I400和I401的常闭触点互串以及Q430和Q431的常闭触点互串是两种软件互锁。为确保在任何情况下（例如某一接触器的主触头熔焊）两个接触器都不会同时接通。除以上的软件互锁外，还在PLC的外部设置由KM1和KM2常闭触头实现的硬件互锁。 本文来自www.eadianqi.com
