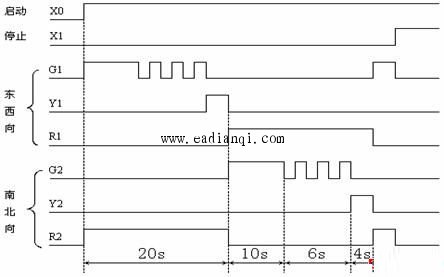

案例： 交通信号灯控制系统 1、十字路口双向交通灯自动控制系统动作要求如时序图所示。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
2、思考问题 自动控制网www.eadianqi.com版权所有 1．该控制系统是否属于顺序控制？是哪种结构？ 本文来自www.eadianqi.com
1．该控制系统工作步如何划分？共有多少工作步？ 本文来自www.eadianqi.com
2．输入/输出信号有那些？ 自动控制网www.eadianqi.com版权所有

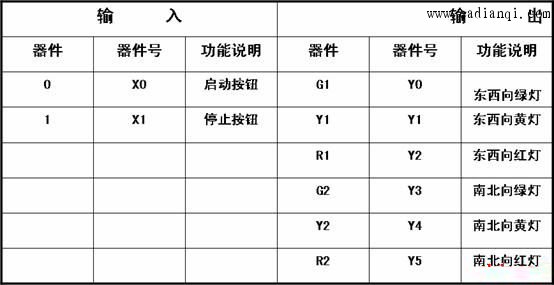

3、信号分配 本文来自www.eadianqi.com

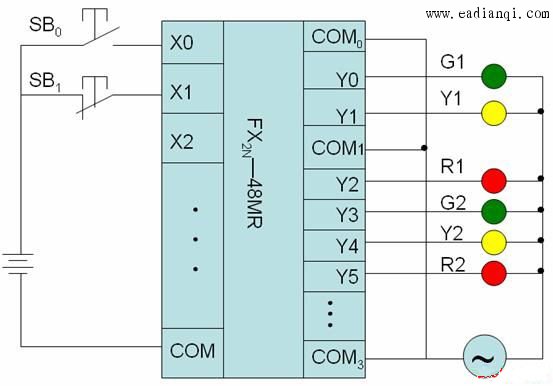

本文来自www.eadianqi.com 4、硬件设计 本文来自www.eadianqi.com
本文来自www.eadianqi.com

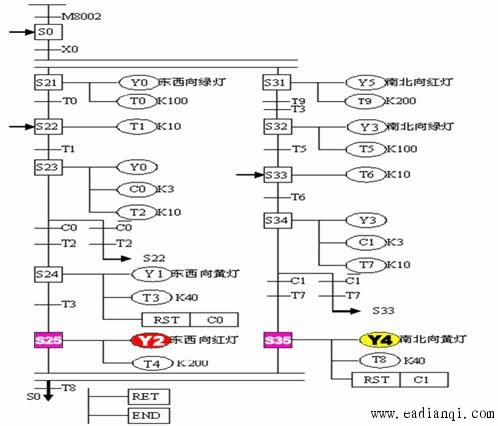

自动控制网www.eadianqi.com版权所有 5、功能图的绘制 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有

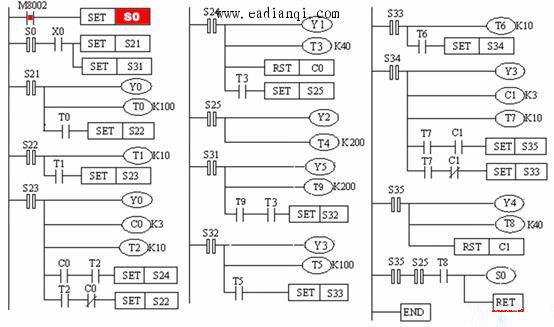

本文来自www.eadianqi.com 6、梯形图程序 自动控制网www.eadianqi.com版权所有

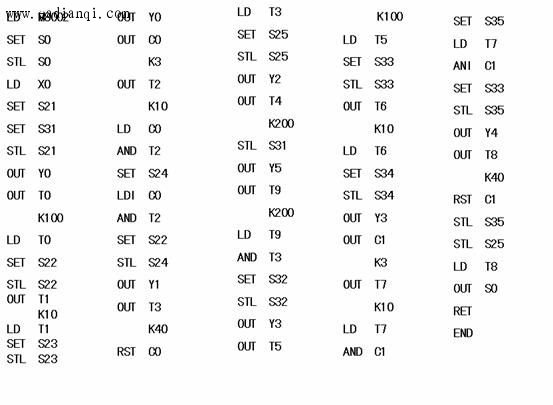

本文来自www.eadianqi.com 7、指令程序 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有 PLC程序设计方法比较 本文来自www.eadianqi.com 下面将经验设计法和顺序控制设计法进行适当比较,以便设计时选用。 本文来自www.eadianqi.com 采用经验设计法设计梯形图时，不可能找出一种简单通用的设计方法。 本文来自www.eadianqi.com 顺序控制设计法将整个程序分成了控制程序和输出程序两个部分。由于步是根据输出Y的状态划分的，所以M和Y之间具有很简单的逻辑关系，输出程序的设计极为简单。而代表步的辅助继电器或状态继电器的控制程序，不管多么复杂，其设计方法都是相同的，并且很容易掌握。 本文来自www.eadianqi.com
