PLC外围接线示例

时间:2014-11-11 18:47来源:未知 编辑:自动控制网
电动机全压起动控制的接触器电气控制逻辑由交流接触器KM线圈、指示灯HL1、热继电器动断触头FR、停止按钮SB2、起动按钮SB1及接触器动合辅助触头KM通过导线连接实现。 合上QS后按下起动按钮SB1,则线圈KM通电并自锁,接通指示灯HL1所在支路的辅助触头KM及主电

  电动机全压起动控制的接触器电气控制逻辑由交流接触器KM线圈、指示灯HL1、热继电器动断触头FR、停止按钮SB2、起动按钮SB1及接触器动合辅助触头KM通过导线连接实现。
       合上QS后按下起动按钮SB1,则线圈KM通电并自锁,接通指示灯HL1所在支路的辅助触头KM及主电路中的主触头, HL1亮、电动机M起动;按下停止按钮SB2,则线圈KM断电,指示灯HL1灭,M停转。
  自动控制网www.eadianqi.com版权所有

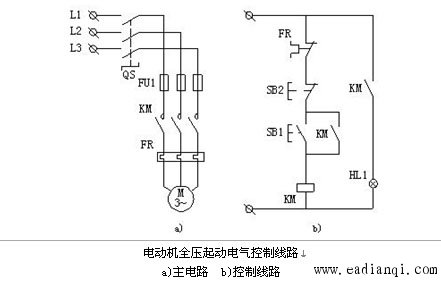

  电动机全压起动电气控制线路
a)主电路  b)控制线路

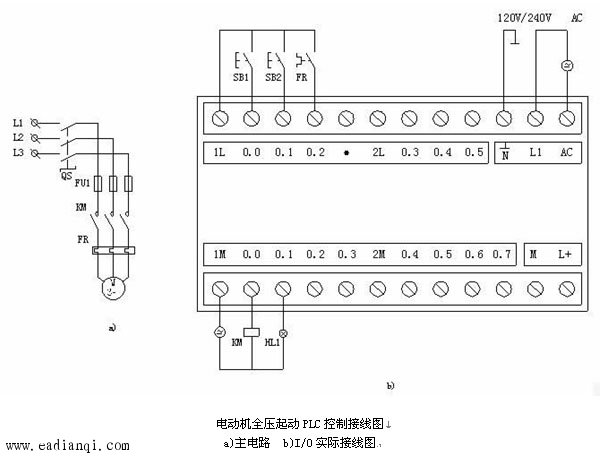

  采用S7系列PLC实现电动机全压起动控制的主电路保持不变,热继电器动断触头FR、停止按钮SB2、起动按钮SB1等作为PLC的输入设备接在PLC的输入接口上,而交流接触器KM线圈、指示灯HL1等作为PLC的输出设备接在PLC的输出接口上。按制逻辑通过执行按照电动机全压控制要求编写并存入程序存储器内的用户程序实现。
