1、电源 本文来自www.eadianqi.com

    供我国使用的PLC的供电电源有两种形式：交流220V 电源和直流供电电源（多为24V）。图1-10提供的端子图为交流供电，如图4-1所示。图中L表示火线、N表示零线，表示接地。交流供电的PLC提供辅助直流电源，供输入设备和部分扩展单元用。系列PLC的辅助电源容量为250～460mA。在容量不够的情况下，需要单独提供直流电源。

本文来自www.eadianqi.com

    采用直流电源供电如图4-2所示，这类PLC的端子上不再提供辅助电源。

本文来自www.eadianqi.com

    2、输入回路的接线

    各类PLC的输入电路大致相同，通常有三种类型。一种是直流12～24V输入，另一类是交流100～120V、200～240V输入，第三类是交直流输入。外界输入器件可以是无源触点或是有源的传感器输入。这些外部器件都要通过PLC端子与PLC连接，都要形成闭合有源回路，所以必须提供电源。 本文来自www.eadianqi.com

    2.1无源开关的接线

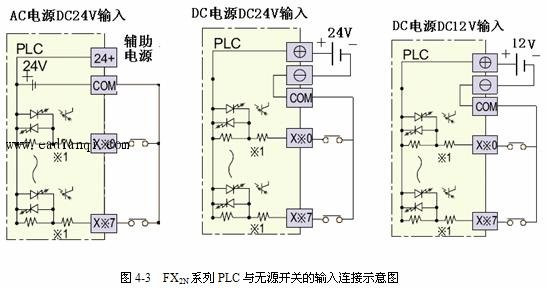

    系列PLC只有直流输入，且在PLC内部，将输入端与内部24V电源正极相连、COM端与负极连接，参见图4-3所示。这样，其无源的开关类输入，不用单独提供电源。这与其它类PLC有很大区别，在今后使用其它PLC时，要注意仔细阅读其说明书。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

    2.2接近开关的接线

自动控制网www.eadianqi.com版权所有

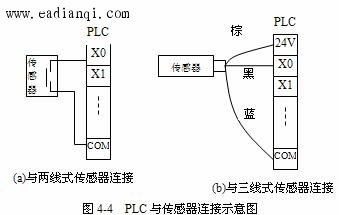

    接近开关指本身需要电源驱动，输出有一定电压或电流的开关量传感器。开关量传感器根据其原理分有很多种，可用于不同场合的检测，但根据其信号线可以分成三大类：两线式、三线式、四线式。其中四线式有可能是同时提供一个动合触点和一个动断触点，实际中只用其中之一；或者是第四根线为传感器校验线，校验线不会与PLC输入端连接的。因此，无论那种情况都可以参照三线式接线。图4-4为PLC与传感器连接的示意图。

自动控制网www.eadianqi.com版权所有

    两线式为一信号线与电源线。三线式分别为电源正、负极和信号线。不同作用的导线用不同颜色表示，这种颜色的定义有不同的定义方法，使用时参见相关说明书。图4-4（b）中所示为一种常见的颜色定义。信号线为黑色时为动合式；动断式用白色导线。

    图示传感器为NPN型，是常用的形式。对于PNP型传感器与PLC连接，不能照搬这种连接，要参考相应的资料。 自动控制网www.eadianqi.com版权所有

     本文来自www.eadianqi.com

    2.3旋转编码器的接线 自动控制网www.eadianqi.com版权所有

    旋转编码器可以提供高速脉冲信号，在数控机床及工业控制中经常用到。不同型号的编码器输出的频率、相数也不一样。有的编码器输出A、B、C三相脉冲，有的只有两相脉冲，有的只有一相脉冲（如A相），频率有100 Hz、200Hz、1k Hz、 2k Hz 等。当频率比较低时，PLC可以响应；频率高时，PLC就不能响应，此时，编码器的输出信号要接到特殊功能模块上，-11C如采用-11HC高速计数模块。 自动控制网www.eadianqi.com版权所有

    图4-5为型PLC与OMRON的E6A2-C系列旋转编码器的接口示意图。

    3、输出回路的接线

本文来自www.eadianqi.com

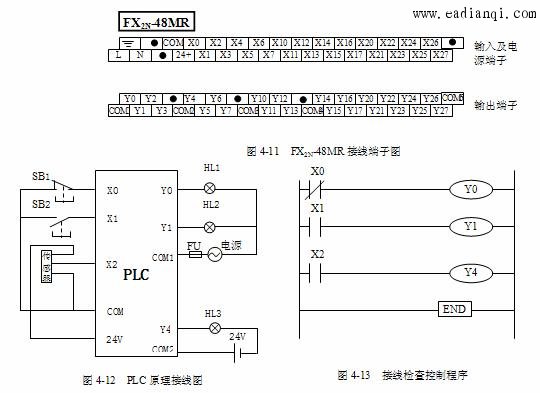

    输出口与执行装置相连接，执行装置主要包括各种继电器、电磁阀、指示灯等。这类设备本身所需的功率较大，且电源种类各异。PLC一般不提供执行器件的电源，需要外接电源。为了适应输出设备多种电源的需要，PLC的输出口一般都分组设置，参看图1-10和图1-11。

自动控制网www.eadianqi.com版权所有

    3.1输出回路接线的一般表示方法 自动控制网www.eadianqi.com版权所有

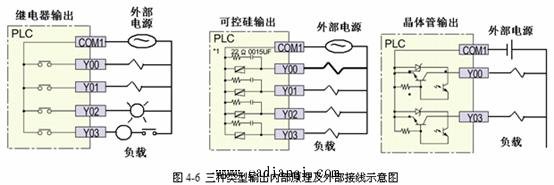

    PLC有三类输出：继电器输出、晶体管输出和晶闸管（可控硅）输出。如图4-6所示。要注意输出负载电源要求。输出主要技术指标见表4-2。由表4-2可知，晶闸管输出只可接

自动控制网www.eadianqi.com版权所有

    交流负载，晶体管输出只能接直流负载，继电器输出既可接交流负载也可接直流负载。当负载额定电流、功率等超过接口指标后要用接触器、继电器等过渡，通过它们接大功率电源。 自动控制网www.eadianqi.com版权所有

    继电器输出PLC控制设备既有直流电源又有交流电源时，可将相同性质、相同幅值电源设备接同一个COM端。切忌将不同电源设备接在同一个COM端。电源相同时，COM端可以连接在一起。

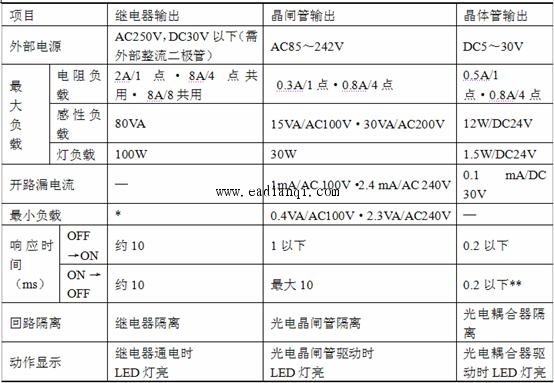

    表4-2 系列PLC输出接口电路技术指标 自动控制网www.eadianqi.com版权所有

     自动控制网www.eadianqi.com版权所有

    当外接电源电压不大于24V时，尽量保持5mA以上的电流。

    响应时间0.2 ms是在条件为24V、200 mA时，实际所需时间为电路切断负载电流为0的时间，可用并联续流二极管的方法改善响应时间。如果希望响应时间短于0.5 ms，应保证电源为24V、60 mA。 自动控制网www.eadianqi.com版权所有

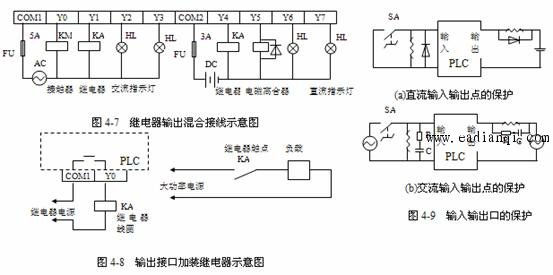

    图4-7给出的是继电器输出时，交、直流设备混合控制时的接线示意图。图4-8为晶体管输出控制交流设备或控制大功率设备时，通过继电器过渡的示意图。 自动控制网www.eadianqi.com版权所有

    3.2输入输出接口的安全保护 本文来自www.eadianqi.com

    当输出口连接电感类设备时，为了防止电路关断时刻产生高压对输入、输出口造成破坏，应在感性元件两端加保护元件。对于直流电源，应并接续流二极管，对于交流电路应并接阻容电路。阻容电路中电阻可取51～120Ω，电容取0.1～0.47μF，电容的额定电压应大于电源的峰值电压。续流二极管可选1A的管子，其额定电压应大于电源电压的3倍。图4-9为输入输出口的保护示意图。 本文来自www.eadianqi.com

    4、端子排 自动控制网www.eadianqi.com版权所有

    在工程实际中，一般输入输出设备不可能都直接与PLC连接。而且PLC的多个输入输出端子公用一个COM端，也不可能在一个端子上连接几根甚至十几根导线，所以，必须通过端子排连接。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

    端子排通常是由多片端子并排安装在导轨上组成的。每片端子的两个接口是短接的，根据需要可以将各片端子短接在一起。

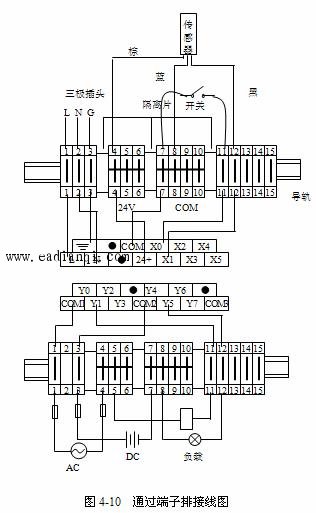

    PLC通过端子排与外围设备连接的示意图见图4-10所示。也可以采用编码呼应法标注各端子接线。
