1、共用输出点扩展法 自动控制网www.eadianqi.com版权所有 如果通断状态完全相同的两个或多个负载并联时，可共用一个输出点，如图1中的0504；也可以通过外部的或PLC控制的转换开关，使每个PLC输出点可以控制两个以上不同时工作的负载，如0505和0506。当PLC同时带动多个并联的负载时，应注意校验PLC的带负载能力。 本文来自www.eadianqi.com
本文来自www.eadianqi.com 图1 共用输出点扩展法 本文来自www.eadianqi.com 2、机外设置输出扩展法 自动控制网www.eadianqi.com版权所有 对某些控制逻辑简单，而又不参写工作循环的设备，或者在工作循环开始之前必须预先启动的设备，可不通过PLC控制。例如液压设备的液压泵电动机的启动、停止控制就可以不由PLC来承担。 自动控制网www.eadianqi.com版权所有 3、矩阵式输出扩展法 自动控制网www.eadianqi.com版权所有

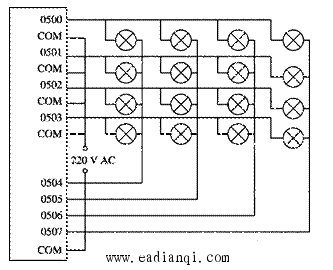

用矩阵式输出扩展法比较简单，见图2。 自动控制网www.eadianqi.com版权所有
图2 矩阵式输出扩展法 自动控制网www.eadianqi.com版权所有 此外，在采用信号灯做负载（例如指示不同的工步或电梯中的指示灯）时，采用数码管做指示灯可以少用输出点。一个七段数码管可以显示0～9这十种不同的状态，但它只占四个输出点。如果用单灯指示10种状态，则需要10个指示灯，要占用10个输出点。 本文来自www.eadianqi.com |
