1、合并输入扩展法
几个动断触点串联或动合触点并联时，用合并输入的方法与PLC相连，可有效地减少占用PLC的输入点数。例如：一个两地控制的继电器接触器控制线路如图1所示。 本文来自www.eadianqi.com 从图1中可见：有四个动断触点串联，两个动合触点并联。在转换成PLC控制时，外部的输入信号有多种接线方式，对应的梯形图也有多种。如果对输入信号不采取任何合并措施，梯形图形象直观，对于判断外部输入信号的故障时很方便，但是占用了六个输入点。如果输入点比较紧张时，可采取先在PLC外部将四个动断触点串联，两个动合触点并联后再接入PLC的输入端子的方法，只占用两个输入点，如图2所示。 自动控制网www.eadianqi.com版权所有
图1 两地控制线路 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有 图2 输入触点的合并 自动控制网www.eadianqi.com版权所有
2、机外设置输入扩展法 自动控制网www.eadianqi.com版权所有 对某些功能简单、与其它设备没有联锁的输入信号，如某些手动操作按钮、热继电器的动断触点等，在PLC的输入点紧张时，可设置在PLC外部的输出电路中，见图3。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
图3 机外设置输入扩展法 自动控制网www.eadianqi.com版权所有 3、分组输入扩展法 自动控制网www.eadianqi.com版权所有 为便于单机就地操作和调试，增加系统的可靠性，PLC控制系统一般都要设置自动和手动两种操作方式，而自动操作程序和手动操作程序是不会同时执行的。因此，可以将这两种不同操作方式的输入信号按自动和手动分成两组，用分组输入的方法由自动／手动转换开关进行切换，并通过外部输入点控制程序的转换，如图4所示。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 图4 分组输入扩展法 本文来自www.eadianqi.com 4、矩阵式输入扩展法 本文来自www.eadianqi.com

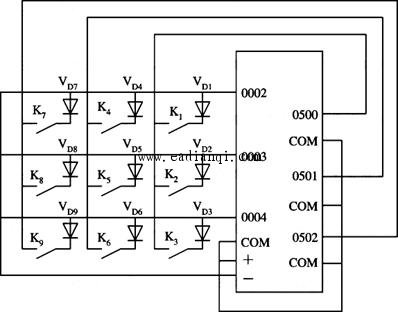

矩阵式输入扩展法可以显著地减少所需的输入点数。这种方法是将m个输入点作为行线，将n个输出点作为列线，组成m×n矩阵。具体做法如下：① 接成二极管开关矩阵，选择PLC输入点与输出点作为二极管开关矩阵的行线与列线，将输入信号开关、二极管串联后两端分别接在某行线、某列线上；② 设计移位寄存器循环扫描输出程序，使移位寄存器位数与选定的输出点相等，并使各位与输出点一一对应，在移位寄存器循环移位时，各输出点在相对应的移位寄存器各位状态输出驱动下会依次循环导通；③ 用n个输入点与m个输出点的状态两两相“与”来指定一组n×m个内部继电器，以这n×m个内部继电器的编号分别代替对应的n×m个输入信号开关的编号，即可得到n×m个输入信号；④ 编制应用程序时即以n×m内部继电器的编号作为相应的n×m个输入信号开关的地址号编入程序。这种接法类似于计算机键盘扫描电路，只要在n个输出点依次输出编码，而在m个输入点读入各个开关的状态，就可以判别是哪些开关动作。 本文来自www.eadianqi.com 图5是3×3矩阵式输入电路，通过移位寄存器使0500、0501、0502轮流导通。从输入点0002、0003、0004分别读入三组开关的状态，0002、0003、0004的COM端子与0500、0501、0502的COM端子连接在一起。采用矩阵式输入扩展法。由于输入信号是分时输入的，外部的连续信号读入后变成了一系列间断的脉冲信号，为防止丢失输入信息，应保证输入信号的宽度大于矩阵输入的周期（即0500的工作周期）。
图5 矩阵式输入 本文来自www.eadianqi.com 5、利用PLC内部功能 自动控制网www.eadianqi.com版权所有 如利用转移指令，在一输入端接上一开关，作为自动、手动工作方式转换开关，运用转移指令，可将自动和手动操作加以区别；利用计数器实现单按钮启动和停止；采用编码译码指令将按钮或开关作编码处理，在梯形图中设计译码操作等等。 自动控制网www.eadianqi.com版权所有 |
