分析的PLC程序执行过程，可以得出PLC对输入／输出的处理规则，如图所示。对应于图中的数字标号说明如下：

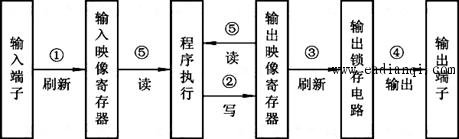

图 PLC对输入/输出的处理规则 本文来自www.eadianqi.com
①输入映像寄存器的数据，取决于输入端子在上一个工作周期的输入采样阶段所刷新的状态。 自动控制网www.eadianqi.com版权所有 ②输出映像寄存器（包含在元素映像寄存器中）的状态，由程序中输出指令的执行结果确定。 本文来自www.eadianqi.com ③输出锁存电路中的数据，由上一个工作周期的输出刷新阶段存入到输出锁存电路中的数据来确定。 自动控制网www.eadianqi.com版权所有 ④输出端子上的输出状态，由输出锁存电路中的数据来确定。 本文来自www.eadianqi.com ⑤程序执行中所需的输入、输出状态（数据），由输入映像寄存器和输出映像寄存器读出。 自动控制网www.eadianqi.com版权所有 |
