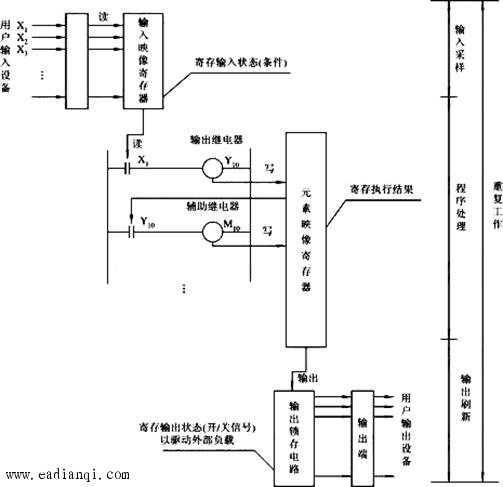

PLC的工作过程就是程序执行过程。PLC投入运行后，便进入程序执行过程。它分为三个阶段进行，即输入采样（或输入处理）阶段、程序执行（或程序处理）阶段和输出刷新（或输出处理）阶段，如图所示。
图 PLC程序执行的过程 本文来自www.eadianqi.com 1、输入采样阶段 本文来自www.eadianqi.com 在输入采样阶段，PLC以扫描方式按顺序将所有输入端的输入信号状态（开或关，即ON或OFF、“1”或“0”）读入到输入映像寄存器中寄存起来，称为对输入信号的采样，或称输入处理。接着转入程序执行阶段，在程序执行期间，即使输入状态变化，输入映像寄存器的内容也不会改变。输入状态的变化只能在下一个工作周期的输入采样阶段才被重新读入。 本文来自www.eadianqi.com 2、程序执行阶段 本文来自www.eadianqi.com 在程序执行阶段，PLC对程序按顺序进行扫描。如果程序用梯形图表示，则总是按先上后下、先左后右的顺序进行扫描。每扫描到一条指令时，，需要的输入状态或其它元素的状态分别由输入映像寄存器和元素映像寄存器中读出，而将执行结果写入元素映像寄存器中。也就是说，，于每个元素来说，元素映像寄存器中寄存的内容，，随程序执行的进程而变化。 本文来自www.eadianqi.com 3、输出刷新阶段 自动控制网www.eadianqi.com版权所有
当程序执行完后，进入输出刷新阶段。此时，元素映像寄存器中所有输出继电器的状态转存到输出锁存电路，再驱动用户输出设备（负载），这就是PLC的实际输出。 本文来自www.eadianqi.com PLC重复地执行上述三个阶段，每重复一次的时间就是一个工作周期（或扫描周期）。工作周期的长短与程序的长短（即组成程序的语句多少）有关，通常为几十毫秒。 自动控制网www.eadianqi.com版权所有 PLC在每次扫描中，对输入信号采样一样，对输出刷新一次。这就保证了PLC在执行程序阶段，输入映像寄存器和输出锁存电路的内容或数据保持不变。 自动控制网www.eadianqi.com版权所有 |
