图1-1 调节型电动阀门产品结构

    电动阀分为调节型和开关型，电动阀使用电能作为动力来接通电动执行机构驱动阀门，用电动执行器驱动装置控制阀门，从而实现阀门的调节动作和开关动作，达到对管道介质的开关或是调节目的。其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。
    阀门控制器（伺服控制器）是调节型产品的一个重要组成部分，通过输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1KΩ电位器和控制模块（伺服放大器）。
    下面来介绍一下阀门控制器（伺服控制器）性能特点 自动控制网www.eadianqi.com版权所有

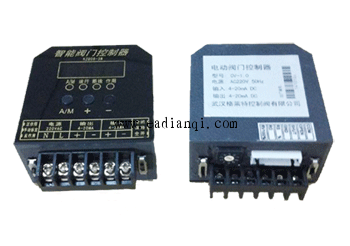

图1-2 阀门控制器（伺服控制器）

    1、具有现场数码显示功能，
    2、实时显示电动执行机构实际行程（百分比开度），及故障代码
    3、核心高速CPU部件，数模混合电路设计．
    4、菜单式的参数设置方式，简单明了，调试方便：
    5、可实现手动/自动无扰切换，
    6、可进行现场手动、电动操作：
    7、采用可控硅输出，时滞小，
    8、动作频次高（可达1200次/小时）：
    9、独特电子制动功能，有效消除电机的转动惯量，
    10、一次定位（0振荡），定位精度可达0.5%以上；
    11、输入、输出信号采用光电隔离，宽电源设计，抗干忧能力强，适用于PLC、DCS、计算机等各种控制系统：
