装配尺寸链的建立就是在装配图上，根据装配精度的要求，首先，确定封闭环。装配尺寸链的封闭环往往是装配精度或技术要求。因为这种要求是通过把零件、部件装配好后才最后形成和保证的，是一个结果尺寸或位置关系。从设计角度来说，装配精度是引出和形成装配尺寸链的依据，从而也是确定零件设计和制造精度的依据。找出与该项精度有关的零件及相应的有关尺寸，并画出相应的尺寸链图。与该项精度有关的零件称之为相关零件，其相应的有关尺寸，称之为相关尺寸，是装配尺寸链的组成环。装配尺寸链的建立是解决装配精度问题的第一步，只有当建立的装配尺寸链是正确的，求解尺寸链才有意义。因此在装配尺寸链中，这一步是十分重要的。由于线性尺寸链比较典型，所以本节阐述线性尺寸链的建立。 自动控制网www.eadianqi.com版权所有 图所示，是一个传动箱的一部分。主要表示了一根齿轮轴的轴向装配尺寸。此轴在两个滑动轴承中转动，因此在两个轴承的端面都要有间隙。齿轮轴的左边压配了一个大齿轮，两个滑动轴承分别压入箱体和箱盖中，为了保证轴向间隙，在齿轮轴上套了一个垫圈。为了便于检查而将间隙推向了一边。 自动控制网www.eadianqi.com版权所有 建立线性尺寸链一般可按下列步骤： 本文来自www.eadianqi.com
（1）辨别封闭环：图示的传动结构要求有轴向间隙，但传动轴本身不能决定间隙大小，而是由其他零件的尺寸来决定的。这种由其他零件决定的尺寸就是封闭环，用

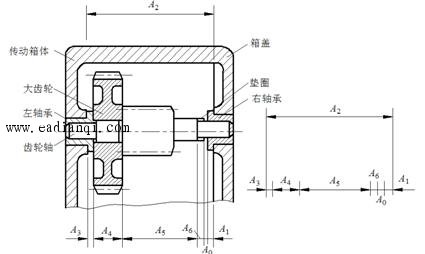

图1 传动箱中传动轴的轴向装配尺寸链的建立 自动控制网www.eadianqi.com版权所有
（2）辨别组成环：辨别组成环首先就是要找出相关零件。其方法是从封闭环出发，按逆时针或顺时针寻找与封闭环有关系的零件，即相关零件。实际上可以沿着相邻零件来寻找。如在图示的传动轴中，沿间隙 （3）画出尺寸链线图：如图右边所示的即为尺寸链线图。从图中可以清楚地辨别增环和减环。线图出来后，便可以求解。 自动控制网www.eadianqi.com版权所有 |
表示。轴向间隙
的逆时针方向，可以找出其相关零件为右轴承
、传动箱体
、左轴承
、大齿轮
、齿轮轴
及垫圈
。共六个零件。找出相关零件的同时就可以找出相关尺寸。
