箱体上一系列有相互位置精度要求的孔的组合，称为孔系。孔系可分为平行孔系、同轴孔系和交叉孔系，孔系加工是箱体加工的关键。根据箱体生产批量的不同和孔系精度要求的不同，孔系加工所用的加工方法也不一样，现分别情况予以讨论。 本文来自www.eadianqi.com
1．平行孔系的加工：所谓平行孔系是指孔的轴线互相平行且孔距也有精度要求的孔系。下面主要讨论一下保证平行孔系孔距精度的方法。 本文来自www.eadianqi.com （1）找正法：是工人在通用机床（铣床、镗床）上利用辅助工具找正要加工孔的正确位置的加工方法。这种方法加工效率低，一般只适于单件小批生产。根据找正方法的不同，找正法又可分为以下几种。 本文来自www.eadianqi.com
1）划线找正法。加工前按零件图要求在箱体毛坯划出各孔加工位置线，加工时按划线一一找正进行加工。这种方法划线找正时间较长，生产效率低，加工出来的孔距精度也低，一般在
2）心轴量块找正法。如图1所示，将精密心轴分别插在机床主轴孔和已加工孔内，然后用一定尺寸的量块组合来找正主轴的位置。找正时，在量块与心轴之间要用塞尺测定间隙，以免量块与心轴直接接触而产生变形。此法可达到较高的孔距精度（

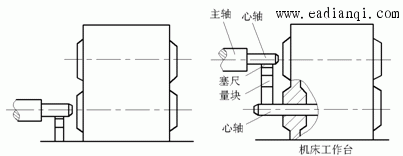

自动控制网www.eadianqi.com版权所有 图1 用心轴规块找正法 本文来自www.eadianqi.com
3）样板找正法。如图2所示，用 自动控制网www.eadianqi.com版权所有
（2）镗模法：用镗模加工孔系，如图3所示。工件装夹在镗模上，镗杆被支承在镗模的导套里，由导套引导镗杆在工件的正确位置上镗孔。 自动控制网www.eadianqi.com版权所有

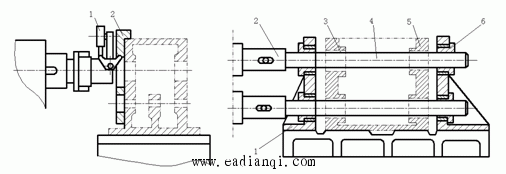

图2 样板找正法 图3 用镗模加工孔系 自动控制网www.eadianqi.com版权所有 1-样板；2-千分尺 本文来自www.eadianqi.com 1-镗模支架；2-主轴；3-镗杆；5-工件；6-镗杆 本文来自www.eadianqi.com 用镗模孔时，镗杆与机床主轴多采用浮动连接，机床精度对孔系加工精度影响很小，孔距精度主要取决于镗模，因而可以在精度较低的机床上加工出精度较高的孔系。同时镗杆刚度大大提高，有利于采用多刀同时切削；定位夹紧迅速，不需找正，生产效率高。因此，不仅在中批以上生产中普遍采用镗模加工孔系，就是在小批生产中，对一些结构复杂、加工量大的箱体孔系，采用镗模加工往往也是合理的。 本文来自www.eadianqi.com
但是，镗模的精度高，制造周期长，成本高，并且，由于镗模本身的制造误差和镗套与镗杆的配合及磨损对孔系加工精度有影响，因此，用镗模法加工孔系不可能达到很高的加工精度。一般孔径尺寸精度为IT7左右，表面粗糙度值 本文来自www.eadianqi.com
（3）坐标法:坐标法镗孔是在普遍卧式镗床，坐标镗床或数控铣镗床等设备上，借助于测量装置，调整机床主轴与工件间的水平和垂直方向上的相对位置，来保证孔距精度的一种镗孔法。采用坐标法镗孔之前，必须把各孔距尺寸及公差换算成以基准孔中心为原点的相互垂直的坐标尺寸及公差，由三角几何关系及工艺尺寸链规律采用计算机可方便算出。 本文来自www.eadianqi.com 坐标法镗孔的孔距精度主要取决坐标的移动精度，也就是坐标测量装置的精度。另外要注意选择基准孔和镗孔顺序，否则，坐标尺寸的累积误差会影响孔距精度。基准孔应尽量选择本身尺寸精度高，表面粗糙度值小的孔，一般为主轴孔。孔距精度要求较高的孔，其加工顺序应紧紧连在一起，加工时，应尽量使工作台朝同一方向移动，避免因工作台往返移动由间隙而产生误差，影响坐标精度。 自动控制网www.eadianqi.com版权所有 2．同轴孔系的加工：成批生产中，箱体的同轴孔系的同轴度基本上由镗模保证，单件小批量生产，一般不采用镗模，其同轴度用下面几种方法来保证。 自动控制网www.eadianqi.com版权所有
（1）利用已加工孔作支承导向：当箱体前壁上的孔加工好后，在孔内装一导向套，支承和引导镗杆加工后壁上的孔，以保证两孔的同轴度要求，这种方法适用于加工箱壁较近的同轴线孔。 本文来自www.eadianqi.com
（2）利用镗床后立柱上的导向套支承导向：这种方法其镗杆系两端支承，刚度好，但后立柱导套的位置调整麻烦、费时，往往需要用心轴量块找正，且需要用较长的镗杆，故多用于大型箱体的加工。 本文来自www.eadianqi.com （3）采用调头镗：当箱体壁相距较远时，宜采用调头镗法。即工件在一次装夹下，先镗好一端孔后，将工作台回转180°，再加工另一端的同轴线孔。这种方法不用夹具和长刀杆，准备周期短；镗杆悬伸长度短，刚度好；但需要调整工作台的回转误差和调头后主轴应处的正确位置，比较麻烦又费时。多适用于单件小批生产。 自动控制网www.eadianqi.com版权所有 3．交叉孔系的加工；交叉孔系的主要技术要求是控制有关孔轴线的垂直度。成批生产中一般采用镗模，孔轴线的垂直度主要靠镗模来保证。单件小批生产中，在普通镗床上主要靠机床工作台上的90°对准装置。因为它是挡铁装置，结构简单，但对准精度较低。有些精密镗床如TM617，采用了端面齿定位装置，90°定位精度为5″，有的则用了光学瞄准器。目前有些企业采用数控铣镗床及加工中心来加工箱体的交叉孔系，加工精度就易于保证。当有些镗床工作台90°对准装置精度较低，不能满足加工精度要求时，可用心棒和百分表找正来提高其定位精度。具体方法是：在加工好的孔中插入心棒，工作台转位90°后，用百分表找正，再加工另一交叉孔。如图4所示。 自动控制网www.eadianqi.com版权所有

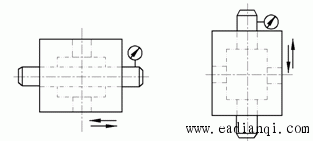

自动控制网www.eadianqi.com版权所有 a)第一工位 b)第二工位 自动控制网www.eadianqi.com版权所有 图4 找正法加工交叉孔系 自动控制网www.eadianqi.com版权所有
|
。仅用于单件小批生产。为了提高划线找正精度，往往可以结合试切法同时进行。 本文来自www.eadianqi.com
），但生产效率低，适于单件小批生产。
厚的钢板制造样板，装在垂直于各孔的端面上（或固定于机床工作台上）。样板上的孔距精度较箱体孔系的孔距精度高（一般为
），样板上的孔径比工件上的孔径大，以便镗杆通过。样板上的孔径精度要求不高，但要有较高的形状精度和较低的表面粗糙度值，以便于找正。当样板准确的装到工件上后，在机床主轴上装一个千分表，按样板找正机床主轴位置进行加工。此法加工孔系不易出差错，找正方便，孔距精度可达
，而且样板的成本低，仅为镗模成本的
，单件小批的大型箱体加工常用此法。
自动控制网www.eadianqi.com版权所有
为
；孔与孔的同轴度和平行度，从一端加工可达
，从两端分别加工可达
，孔距精度一般为
