车床夹具是用于保证被加工零件在车床上与刀具之间具有相对位置的专用工艺装备。车床夹具通常是安装在车床的主轴前端部，与主轴一起旋转。由于夹具本身处于旋转状态，因而车床夹具在保证定位和夹紧的基本要求前提下，还必须有可靠的放松结构。
车床夹具的基本组成包括夹具体、定位元件、夹紧装置、辅助装置等部分。前三者是各种夹具所共有的。在车床夹具中，夹具体一般为回转体形状，并通过一定的结构与车床主轴定位联结。根据定位和夹紧方案设计的定位元件和夹紧装置安装在夹具体上。辅助装置包括用于消除偏心力的平衡块和用于高速快速操作的气动、液压和电动操作机构。 自动控制网www.eadianqi.com版权所有
1．角铁式夹具 本文来自www.eadianqi.com 如图1所示，在加工轴承座的内孔时，工件以底面和两孔定位，采用两压板夹紧。夹具体与主轴端部以定位锥配合，用双头螺柱联结在主轴上。导向套用于引导刀具。平衡块用于消除回转时的不平衡现象。 自动控制网www.eadianqi.com版权所有
1-削边销；2-圆柱销；3-夹具体；4-支撑板；5-压板；6-工件；7-导向套；8-平衡块 本文来自www.eadianqi.com
图1角铁式车削夹具 本文来自www.eadianqi.com 2．定心夹紧夹具 本文来自www.eadianqi.com 对于回转体工件或以回转体表面定位的工件可采用定心夹紧夹具。常见的有弹簧套筒、液性塑料夹具等。在图2所示的夹具中，工件以内孔定位夹紧，采用了液性塑料夹具。工件套在定位圆柱上，轴向由端面定位，旋紧螺钉2，经过滑柱1和液性塑料3使薄壁定位套4产生形变，使工件5同时定心夹紧。 本文来自www.eadianqi.com

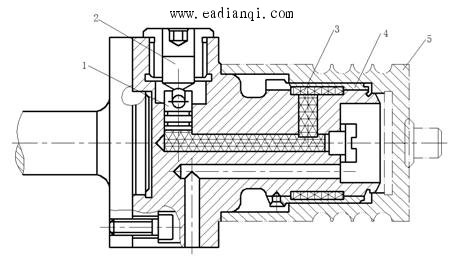

1-滑柱；2-压紧螺钉；3-液性塑料；4-薄壁定位套；5-工件 本文来自www.eadianqi.com 图2 液性塑料定心夹紧夹具 自动控制网www.eadianqi.com版权所有 3．组合夹具 自动控制网www.eadianqi.com版权所有 组合夹具是采用预先制造好的标准夹具元件，根据设计好的定位夹紧方案组装而成的专用夹具。它既具有专用夹具的优点，又具有标准化、通用化的优点。产品变换后，夹具的组成元件可以拆开清洗入库，不会造成浪费，适用于新产品试制和多品种小批量的生产。在大量采用数控机床、应用CAD/CAM/CAPP技术的现代企业机械产品生产过程中具有独特的优点。图3所示是一个典型的车削组合夹具。工件用已加工的底面和两个孔定位，用两个压板夹紧。图中，夹具体、定位销、压板、底座等均为通用元件。 本文来自www.eadianqi.com
图3 组合夹具 本文来自www.eadianqi.com 4．自动车床夹具 自动控制网www.eadianqi.com版权所有

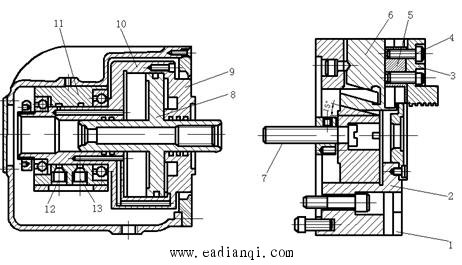

在数控车床上，为提高加工生产率，并有利于FMS的形成，一般采用自动夹具，实现对工件的自动夹紧。常见的有气动、液压和电动卡盘。图4是有液压缸和楔式三爪自动定心卡盘构成的液压自动卡盘。当液压缸左腔进油时，通过拉杆推动楔心套2向右移动，楔心套上有与轴线成15o夹角的T形槽，该槽与滑座6相配合迫使滑座向外，使卡爪松开工作；反之，夹紧工件。液压缸的缸体10通过联结法兰与主轴尾端联接，与主轴一起旋转。 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有 1-卡盘体；2-蠍心套；3-卡爪；4-连接螺钉；5-T形块；6-滑座；7-螺钉；8-活塞； 自动控制网www.eadianqi.com版权所有 9-连接端盖；10-缸体；11-引油导套；12、13进出油口 自动控制网www.eadianqi.com版权所有 图4 液压自动卡盘 本文来自www.eadianqi.com |
