根据定位的特点不同，工件在机床上的定位一般有三种方法：直接找正法、划线找正法和夹具安装法。

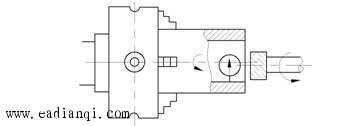

（1）直接找正法 自动控制网www.eadianqi.com版权所有 工件定位时，用量具或量仪直接找正工件上某一表面，使工件处于正确的位置，称为直接找正装夹。在这种装夹方式中，被找正的表面就是工件的定位基准。 本文来自www.eadianqi.com 如图1所示的套筒零件，为保证磨孔时的加工余量均匀，先将套筒预夹在四爪単动卡盘中，用划线或百分表找正内孔表面，使其轴线与其回转中心同轴，然后夹紧工件。此时定位基准就是内孔而不是支承表面外圆。 自动控制网www.eadianqi.com版权所有

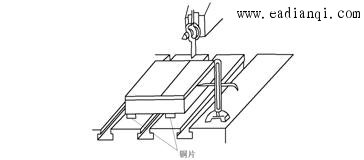

图1 直接找正装夹 自动控制网www.eadianqi.com版权所有 （2）划线找正法 自动控制网www.eadianqi.com版权所有 这种装夹方式是先按加工表面的要求在工件上划线，加工时在机床上按线找正以获得工件的正确位置。 自动控制网www.eadianqi.com版权所有 图2所示为在牛头刨床上按划线找正装夹。找正时可在工件底面垫上适当的纸片或铜片以获得正确的位置，也可将工件支承在几个千斤顶上，通过调整千斤顶的高低以获得工件的正确位置。此时支承工件的底面不起支承作用，定位基准即为所划的线。 自动控制网www.eadianqi.com版权所有 此法划线精度的限制，定位精度比较低，多用于批量较小、毛坯精度较低以及大型零件的粗加工中。 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com 图2 划线找正装夹 自动控制网www.eadianqi.com版权所有 （3）在夹具上定位 自动控制网www.eadianqi.com版权所有 机床夹具是指在机械加工工艺过程中用以装夹工件的机床附加装置。常用的有通用夹具和专用夹具两种。车床的三爪自定心卡盘和铣床用平口台虎钳便是最常用的通用夹具。 自动控制网www.eadianqi.com版权所有 使用夹具安装生产率高、定位精度好，广泛用于成批以上生产和单件小批量的关键工序中。 本文来自www.eadianqi.com |
