（3）信号灯位置设计 重要的信号灯必须设置在视野中心3°的范围内，一般的信号灯可安排在离视野中心20°以内，只有相当次要的信号灯才允许设置在离开视野中心60°-80°以外，但总的范围均不能超出操作者不转动头部和身体所能观察到的视野范围。 自动控制网www.eadianqi.com版权所有 （4）信号灯与控制器和其他显示器的协调关系 当信号灯的含意与某种操作的信号灯联系时，就必须考虑信号灯与控制器和操作者反应的协调关系。如指示某种操作的指示灯最好设置在相应的控制器的上方或下方，信号灯的指示方向最好和操作活动方向一致。如开关上推，上面灯亮；开关下拉，下面灯亮。这样布置可使操作者的视觉与操作功能合拍，否则易使操作者失误造成重大故障。 本文来自www.eadianqi.com （二）听觉显示器设计 本文来自www.eadianqi.com 听觉通道传递简单和短促的信息效果较好。而视觉通道用于传递复杂和较长的信息效果较好。如果把视觉信号与听觉信号结合起来，就会使信号觉察率高很多。实验表明：听觉反映正确率是91%；视觉反映正确率是89%；两者同时输入时，反映正确率为95%。 自动控制网www.eadianqi.com版权所有 表7列出了视觉和听觉感受信号的特点比较，可供设计参考。 本文来自www.eadianqi.com 表7 视觉和听觉感受信号的特点比较 本文来自www.eadianqi.com
听觉显示器具有发应快、方向无限制的特点。听觉信号具有强迫注意的性质，所以特别适合报告紧急情况。听觉显示器用于报警时，为了使其效率提高，应该采用人耳最敏感的频率范围。采用听觉报警器时应注意声音的频率、强度和时限。表8列出了不同报警装置的强度范围和主要频率。 本文来自www.eadianqi.com 表8 一般音响报警装置的强度范围和主要频率 自动控制网www.eadianqi.com版权所有
声音的强度是用声压级（dB）来表示的，表6-22列出了不同环境下的声压级，表9列出了不同声压级给人耳的感觉及对人体的损伤，以供设计时参考用。 自动控制网www.eadianqi.com版权所有 人耳辨别声音频率变化的能力从的音调起，随音调的增高而加强，到极高音调时又降低。人耳对400-800Hz频率的音调敏感性最高，因此听觉信息应采用这一范围的频率。声音模糊时，对低频声音强度的分辨力降低。在这种情况下，对响度变化的最大敏感性在2000Hz处。正常人耳对所有频率的中等强度声音（约40dB）的响度变化都很敏感。 自动控制网www.eadianqi.com版权所有
应避免连续的声音，它能令人烦恼和情绪紊乱。听觉信号应尽可能短，然而，也必须有足够长的时机以分辨音调和响度。 自动控制网www.eadianqi.com版权所有 表9 某些环境的声压与声压级 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有
表10 声压级与人耳感觉 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

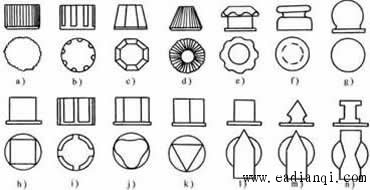

（三）触觉显示器的设计 自动控制网www.eadianqi.com版权所有 人虽然对形状和大小的触觉感受能力要比视觉差得多，但它可以作为视觉显示器的补充，以减少操纵控制器时的误差。使用不同形状的按钮可以加强视觉信息的作用。在不可能得到视觉信息时（如黑暗中或盲目操作），则采用不同形状的按钮和把手的意义更大。如图5和图6所示各种手柄和旋钮，由于形状结构不同，操作者即可通过对不同形状的触觉而感知其不同的用途。 自动控制网www.eadianqi.com版权所有 本文来自www.eadianqi.com
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
