显示面板总体设计主要涉及到个显示器的排列和显示面板的位置。 自动控制网www.eadianqi.com版权所有

（一）显示器排列

自动控制网www.eadianqi.com版权所有

常用的主要显示器应尽可能配置在视野中心3°范围内（因为在这一视野范围内人的视力效率最好，也最能引起注意）；一般性的显示器可放置在40°～60°的视野范围；80°以外的视野，视觉效率很低，一般不放置显示器。所有视觉显示器的位置设计的总原则应是不转动头部和移动身体即能观察到仪表。根据人的视觉规律，显示面板的总体外形应为水平长方形。面板上的显示器排列顺序最好与操作者的工作认读程序一致。彼此有联系的或同一功能的显示器应靠近，而且采取分隔线的方式或不同的色彩进行按功能分割，以形成一个完整的整体，使面板布置得简洁、明确、美观（如图1所示面板的分区） 自动控制网www.eadianqi.com版权所有

图1 仪表控制面板的分区方法

根据人的视区分布，视区3°为最佳视区。因此，应该把最常用、最重要的显示器布置在这个视区内其他显示器可按其常用程度和重要性分别设在瞬息区内或有效区内。由于人眼的水平运动比垂直运动快而且幅度宽，因此，显示器的水平排列范围可以宽于垂直范围，以符合人的视觉特点。从方向上来说，从左至右，从上至下，顺时针方向圆周转动，都是人的视觉习惯，因此，显示器的排列顺序及方向也应遵循这一规律，这给操作者开、停设备或处理紧急提供了方便。在偏离视觉中心同等距离的范围内，人眼观察效率以右上方位最优，其次左下，而以右下方位最差。仪表排列时，也应注意到这一点。 本文来自www.eadianqi.com

图2所示为显示面板的一个示意图，图中的编号区域适宜布置的显示器见表1。

图2 显示面板布置示意图

显示器的位置应当照顾到与相应控制器的关系，如显示器与它的旋钮或开关应安置在一起，以形成逻辑上的联系。

本文来自www.eadianqi.com

表1 显示面板各区域适宜布置的显示器

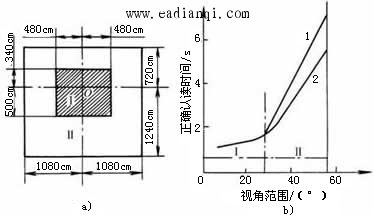

根据实验：眼睛离显示器的80cm的情况下，若眼球不动，水平视野20°范围为最佳认读范围，其正确认读（无错误认读）时间为1s左右；当视力视野超过24°以后，正确认读时间开始急剧增加，因此，24°为最佳认读范围，见图3a中有斜线的Ⅱ范围，对比3b可看出显示板Ⅱ区左边正确认读时间比右边的增加得快。 自动控制网www.eadianqi.com版权所有

图3 认读实验图线

Ⅰ区与Ⅱ区中，视水平线以上部分小于以下部分，是因为垂直视野在视水平线的以上部分小于以下部分的缘故。

自动控制网www.eadianqi.com版权所有

（二）显示面板的空间位置

显示面板应与视线呈垂直，以保证判读的准确性及视觉的工作效率。在正常坐姿的条件下，显示面板后仰角度一般以15°～30°为佳，及与地面最好成60°～75°的夹角（图4）。 本文来自www.eadianqi.com

图4 显示面板的位置示意

显示面板高度以与眼相平为最佳，高于眼不得超过10°，低于眼不得超过45°；显示面板与眼睛的距离最好为71cm；当显示面板很大时，为保证显示板面上下左右对人眼的距离大体一致，可采用弧形的板围城弧形板面。

本文来自www.eadianqi.com

（三）显示面板的布置形式 自动控制网www.eadianqi.com版权所有

当显示器多、面板大时，则视距不等。一般离面板中心部分的视距最短，视力最好，最清晰、认读效率也最高。一般布置显示器时，应尽量避免操作者转动头部或移动座椅，以减少精神上的疲劳，提高工作效率。根据显示器数量和控制室的容量，推荐选择如图6-25所示的几种布置形式。

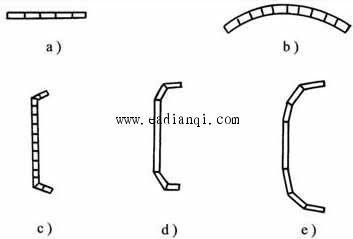

1、直线形布置　如图5a所示，此形式结构简单，安装方便，但面板不宜过长，适用于显示器较小的小型控制台。

2、弧形布置　如图5b所示结构，各显示器组合成圆弧形，其结构和安装较复杂，但视觉条件较好，一般用于10个以上显示器的中型控制台。

3、弯折式布置　如图5c、d、e所示，此形式一般是组合成型，其结构和安装比较简单，视觉条件较好，一般适用于大、中型控制台。

自动控制网www.eadianqi.com版权所有

图5 显示面板的布置
