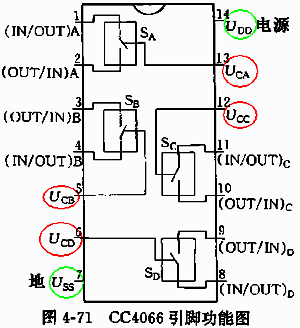

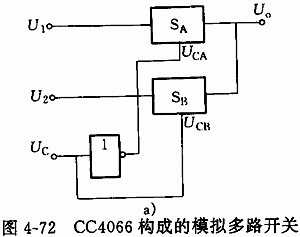

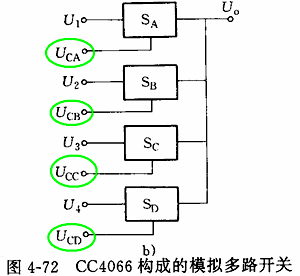

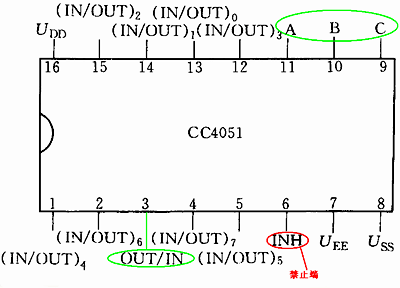

模拟多路开关(多路转换开关，简称多路开关) 作用：分别或依次把各路检测信号与A／D转换器接通，以节省A／D转换器件。 对多路开关的基本要求是： ①导通电阻小。 ②开路电阻大，交叉干扰小。 ③开关的切换速度快。 ④传输信号的线性度好。 多路开关：电力机械开关和电子开关两类。 ①电力机械开关如：继电器等，由于其体积大、开关速度慢，因而不适于信号采集。 ②电子开关是以：二极管、双极型晶体管、MOS场效应晶体管等作开关元件而构成的开关电路，以MOS场效应管集成开关电路应用最多。   用SA、SB两个开关组合成的一个相当于单刀双掷的开关，可用于选通两路输入信号中的一路，实现信号的切换。  将四个开关组合起来构成的一个四选一模拟多路开关，它要求在任何时刻，控制信号UCA～UCD中只能有一个是高电平，否则各路输入信号将互相干扰。 自动控制网www.eadianqi.com版权所有 为了采用较少的控制信号选通多路开关，可在各控制信号UCA～UCD之前加上译码电路。集成电路芯片CC4051就是带有译码电路的八选一多路开关。  (1N／OUT)0～(1N／OUT)7，分别是八路信号的输入或输出端；OUT／IN是公共输出或输入端；A、B、C是各开关的数字控制信号输入端，当CBA＝000～111时，可分别选通开关通道0～7；INH是禁止端，当其为高电平时，各通道均被关闭，只有当该引脚上的信号为低电平时，各开关才能在控制信号的控制下正常通断。 ①如果信号分别从(1N／OUT)0～(1N／OUT)7八个引脚输入，并从公共端OUT／IN输出时，该芯片是一个模拟多路开关。 ②如果信号从公共端输入，并向八个引脚分配输出时，该芯片可作为信号分配器使用。 说明：在CC4051芯片中除电源引脚UDD和接地引脚Uss外，还有另一电源引脚UEE，供电平移位时使用，以便传输具有正、负极性的模拟信号。 例如，当UDD＝+5V，Uss＝0V，UEE＝-5V时，该芯片可传输幅度范围为-5V～+5V的模拟信号。该芯片可传输信号的最大峰值为15V。 |
