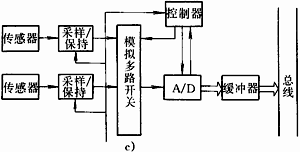

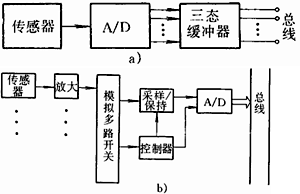

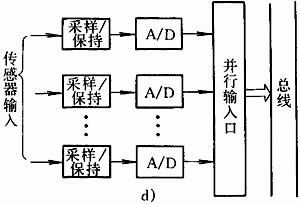

模拟量的转换输入方式主要有四种。图a是最简单的一种方式，但仅适用于只有一路检测信号的场合。第二种方式如图b所示，多路检测信号共用一个A/D转换器，通过模拟多路开关依次对各信号进行采样，其特点是电路简单，节省元器件，但信号采集速度低，不能获得同一瞬时的各路信号。第三种方式如图c所示，它与第二种方式的主要区别是信号的采样/保持电路在多路开关之前，因而可获得同_瞬时的各路信号。图d所示为第四种方式，其中各路信号都有单独的采样/保持电路和A/D转换通道，可根据检测信号的特点，分别采用不同的采样/r保持电路或不同精度的A/D转换器，因而灵活性大，抗干扰能力强，但电路复杂，采用的元器件较多。
