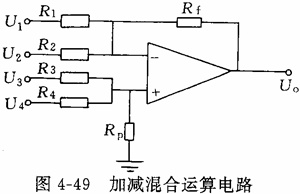

反相输入相加放大器 Rf／Ri可看作是各输入信号Ui的权。 同相输入加法运算电路，其输出与各输入之间的关系为：  减法运算(又称差动运算)电路   若取R1=R2=R3=R4=Rp=Rf=R，则电路的输出与各输入信号之间的关系为：U0=(U3+U4)-(U1+U2) 同相积分电路，输出电压为：   式中，RC是微分时间常数。该电路的主要缺点：是对干扰信号敏感，易产生自激振荡，在输入信号ui突变时易产生阻塞现象。 自动控制网www.eadianqi.com版权所有  ①在输入回路中引入电阻R1，以限制输入端噪声和突变电压的影响，同时增大了电路的阻尼系数，有利于抑制自激振荡。 ②在反馈电阻R上并联一个校正电容Cl，并取RCl＝R1C，在Rp旁并联电容Cp，以实现相位补偿。R上还并联了两个稳压管，以限制输出幅度，防止进入饱和状态。 |
