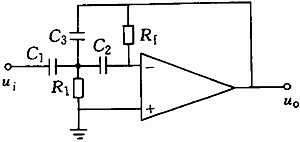

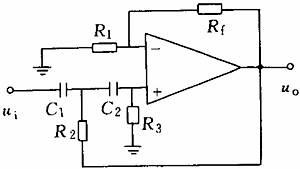

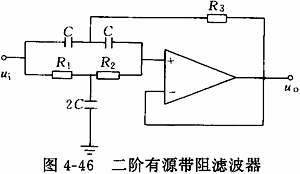

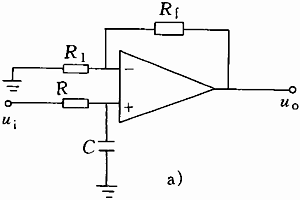

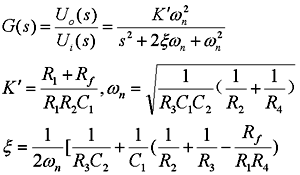

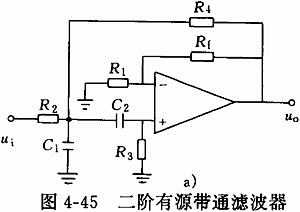

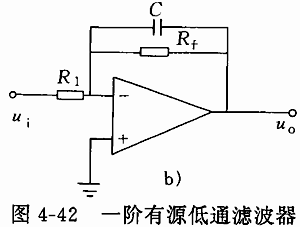

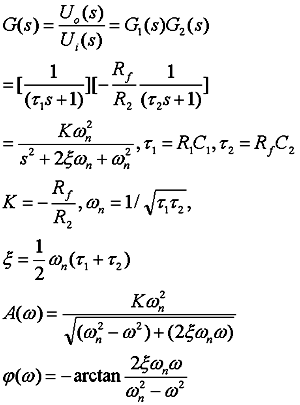

有源滤波器采用RC网络和运算放大器组成，其中运算放大器既可起到级间隔离作用，又可起到对信号的放大作用，而RC网络则通常作为运算放大器的负反馈网络。 1.有源低通滤波器  RC网络实现滤波作用，运算放大器用于隔离负载的影响，提高增益和带负载能力。   RC高通滤波器作为运算放大器的负反馈网络而构成的一阶有源低通滤波器  二阶有源低通滤波器   为了在低频区获得比较平坦的幅频特性，常取ζ＝0.707，则ω0＝ωn，倍频程选择性为7.4dB。 自动控制网www.eadianqi.com版权所有  通过多路负反馈以削弱Rf在调谐频率附近的负反馈作用，使滤波器的特性更接近理想的低通滤波器。  2.有源高通滤波器  将两个RC高通滤波器串联接在运算放大器的同相输入端  有源高通滤波器图b  信号从运算放大器的反相端输入，并通过多路负反馈来抑制元件参数变化的影响，保证在任何参数情况下阻尼比ξ总是正值，滤波器总是工作在稳定状态。  3.有源带通滤波器  本文来自www.eadianqi.com 由一个RC低通滤波器和一个RC高通滤波器串接在运算放大器的同相输入端构成 传递函数为：  该带通滤波器的中心角频率ωc就等于其固有角频率ωn。设上、下截止角频率分别为ω02= ωn+Δω， ω01= ωn-Δω ，则带宽为B＝2Δω。   4.有源带阻滤波器  传递函数为：  滤波器的通带增益K、阻带宽度B及品质因数Q分别为：  在设计或选用这类滤波器时，运算放大器的增益不宜选得过大，以保证阻尼比为正值，使滤波器工作在稳定状态。 |
