为了提高滚动导轨的承载能力和刚度，可采用滚柱导轨或滚动轴承导轨。这类导轨的结构尺寸较大，常用在比较大型的精密机械上。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

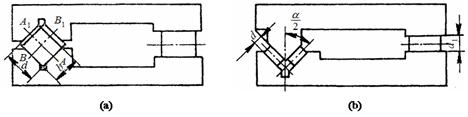

图1　滚柱导轨 本文来自www.eadianqi.com

    1、交叉滚柱V——平导轨

    如图1a所示，在V形空腔中交叉排列着滚柱，这些滚柱的直径d略大于长度b，相邻滚柱的轴线互相垂直交错，单数号滚柱在A面间滚动（与面不接触），双数号滚柱在BB1面间滚动（与面不接触），右边的滚柱则在平面导轨上运动。这种导轨不用保持架，可增加滚动体数目，提高导轨刚度。 自动控制网www.eadianqi.com版权所有

    2、V—平滚柱导轨 本文来自www.eadianqi.com

    如图1b，这种导轨加工比较容易，V形滚柱直径d与平面导轨滚柱之间有如下关系 本文来自www.eadianqi.com

    　　　　（1） 自动控制网www.eadianqi.com版权所有

    其中α是V形导轨的V形角。
