滚珠导轨

时间:2015-10-31 16:39来源:www.eadianqi.com 编辑:自动控制网
图1 力封式滚珠导轨 图2 自封式滚珠导轨 图1和图2是滚珠导轨的两种典型结构型式。在V形槽(V形角一般为 )中安置着滚珠,隔离架1用来保持各个滚珠的相对位置,固定在承导件上的限动销2与隔离架上的限动槽构成限动装置,用来限制运动件的位移,以免运动件从承



本文来自www.eadianqi.com

图1 力封式滚珠导轨           图2 自封式滚珠导轨 自动控制网www.eadianqi.com版权所有

    图1和图2是滚珠导轨的两种典型结构型式。在V形槽(V形角一般为)中安置着滚珠,隔离架1用来保持各个滚珠的相对位置,固定在承导件上的限动销2与隔离架上的限动槽构成限动装置,用来限制运动件的位移,以免运动件从承导件上滑脱。

本文来自www.eadianqi.com

    V形滚珠导轨的优点是工艺性较好,容易达到较高的加工精度,但由于滚珠和导轨面是点接触,接触应力较大,容易压出沟槽,如沟槽的深度不均匀,将会降低导轨的精度。为了改善这种情况,可采取如下措施: 本文来自www.eadianqi.com

    1、预先在V形槽与滚珠接触处研磨出一窄条圆弧面的浅槽,从而增加了滚珠与滚道的接触面积,提高了承载能力和耐磨性,但这时导轨中的摩擦力略有增加。

本文来自www.eadianqi.com

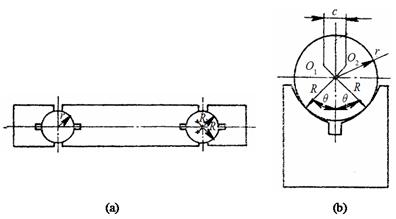

    2、采用双圆弧滚珠导轨(图3a)。这种导轨是把V形导轨的V形滚道改为圆弧形滚道,以增大滚动体与滚道接触点的综合曲率半径,从而提高导轨的承载能力、刚度和使用寿命。双圆弧导轨的缺点是形状复杂,工艺性较差,摩擦力较大,当精度要求很高时不易满足使用要求。 本文来自www.eadianqi.com

本文来自www.eadianqi.com

图3 双圆弧导轨 本文来自www.eadianqi.com

    为使双圆弧滚珠导轨既能发挥接触面积较大,变形较小的优点,又不致于过分增大摩擦力,应合理确定双圆弧滚珠导轨的主要参数(图3b)。根据使用经验,滚珠半径r与滚道圆弧半径R之比常取为r/R=0.90~0.95,接触角=本文来自www.eadianqi.com

    导轨两圆弧的中心距C为

本文来自www.eadianqi.com

        (1)

自动控制网www.eadianqi.com版权所有

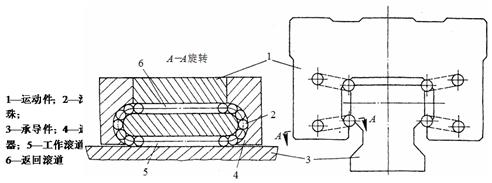

    当要求运动件的行程很大或需要简化导轨的设计和制造时,可采用滚珠循环式导轨。图4是这种导轨的结构简图,它由运动件1、滚珠2、承导件3和返回器4组成。运动件上有工作滚道5和返回滚道6,与两端返回器的圆弧槽面滚道接通,滚珠在滚道中循环滚动,行程不受限制。 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

图4 滚珠循环式滚动导轨的结构简图 自动控制网www.eadianqi.com版权所有

    为了保证滚珠导轨的运动精度和各滚珠承受载荷的均匀性,应严格控制滚珠的形状误差和各滚珠间的直径差。例如19JA万能工具显微镜横向滑板滚珠导轨,滚珠间的直径不均匀度和滚珠的圆度误差均要求在0.5μm以内。 自动控制网www.eadianqi.com版权所有
