直线运动导轨的作用是用来支承和引导运动部件按给定的方向作往复直线运动。导轨可以是一个专门的零件，也可以是一个零件上起导向作用的部分。滑动摩擦导轨的运动件与承导件直接接触。其优点是结构简单、接触刚度大；缺点是摩擦阻力大、磨损快、低速运动时易产生爬行现象。 自动控制网www.eadianqi.com版权所有

    按照机械运动学原理，一个刚体在空间有六个自由度，即沿x、y、z轴移动和绕它们转动（图a）。对于直线运动导轨，必须限制运动件的五个自由度，仅保留沿一个方向移动的自由度。 自动控制网www.eadianqi.com版权所有

    导轨的导向面有棱柱面和圆柱面两种基本型式。

本文来自www.eadianqi.com

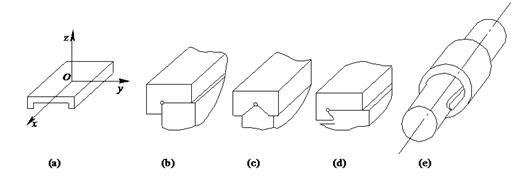

图 　导轨的导向原理 自动控制网www.eadianqi.com版权所有

    以棱柱面相接触的零件只有沿一个方向移动的自由度，如图b、c、d所示的棱柱面导轨，运动件只能沿x方向移动。棱柱面由几个平面组成，但从便于制造、装配和检验出发，平面的数目应尽量少，图中的棱柱面导轨由两个窄长导向平面组成。限制运动件自由度的面，可以集中在一根导轨上，但为提高导轨的承载能力和抵抗倾复力矩的能力，绝大多数情况是采用两根导轨。 自动控制网www.eadianqi.com版权所有

    以圆柱面相配合的两个零件，有绕圆柱面轴线转动及沿此轴线移动的两个自由度，在限制转动这一自由度后，则只有沿其轴线方向移动的自由度（图e）。   本文来自www.eadianqi.com
