螺旋副零件与滑板的联接结构对螺旋副的磨损有直接影响，设计时应注意。常见的联接结构有下列几种： 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com

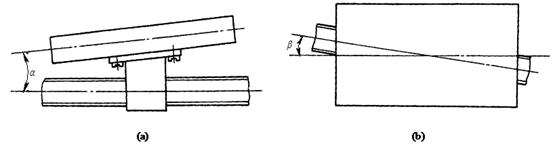

图1 刚性连接结构 自动控制网www.eadianqi.com版权所有 1、刚性联接结构 图1所示为刚性联接结构，这种联接结构的特点是牢固可靠，但当螺杆轴线与滑板运动方向不平行时，螺纹工作面的压力增大，磨损加剧，严重（α、β较大）时还会发生卡住现象，刚性联接结构多用于受力较大的螺旋传动中。 自动控制网www.eadianqi.com版权所有

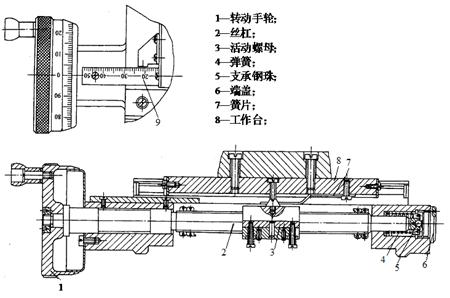

本文来自www.eadianqi.com 图2 测量显微镜纵向测微螺旋 本文来自www.eadianqi.com 2、弹性联接结构 图2所示的装置中，螺旋传动采用了弹性联接结构。片簧7的一端在工作台（滑板）8上，另一端套在螺母的锥形销上。为了消除两者之间的间隙，片簧以一定的预紧力压向螺母（或用螺钉压紧）。当工作台运动方向与螺杆轴线偏斜α角（图3-10a）时，可以通过片簧变形进行调节。如果偏斜β角（图3-10b）时，螺母可绕轴线自由转动而不会引起过大的应力。弹性联接结构适用于受力较小的精密螺旋传动。 自动控制网www.eadianqi.com版权所有 3、活动联接结构 图3所示为活动联接结构的原理图。恢复力F（一般为弹簧力）使联接部分保持经常接触。当滑板1的运动方向与螺杆2的轴线不平行时，通过螺杆端部的球面与滑板在接触处自由滑动（图3a），或中间杆3自由偏斜（图3b），从而可以避免螺旋副中产生过大的应力。 本文来自www.eadianqi.com
图3 活动联接结构 本文来自www.eadianqi.com |
