滑动螺旋传动主要有以下两种基本型式。 本文来自www.eadianqi.com

    1、螺母固定，螺杆转动并移动

    如图1a所示，这种传动型式的螺母本身就起着支承作用，从而简化了结构，消除了螺杆与轴承之间可能产生的轴向窜动，容易获得较高的传动精度。缺点是所占轴向尺寸较大（螺杆行程的两倍加上螺母高度），刚性较差。因此仅适用于行程短的情况。

自动控制网www.eadianqi.com版权所有

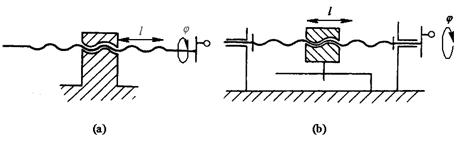

图1　滑动螺旋传动的基本型式 本文来自www.eadianqi.com

    2、螺杆转动，螺母移动 本文来自www.eadianqi.com

    如图1b所示，这种传动型式的特点是结构紧凑（所占轴向尺寸取决于螺母高度及行程大小），刚度较大。适用于工作行程较长的情况。

自动控制网www.eadianqi.com版权所有

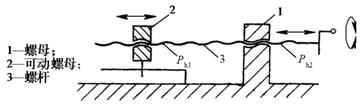

图2　差动螺旋原理 本文来自www.eadianqi.com

    除上述两种基本传动型式外，还有一种螺旋传动——差动螺旋传动。其原理如图2所示。设螺杆3左、右两段螺纹的旋向相同，且导程分别为和。当螺杆转动角时，可动螺母2的移动距离为

    　　　　（1） 本文来自www.eadianqi.com

    如果与相差很小，则L很小。因此差动螺旋常用于各种微动装置中。

自动控制网www.eadianqi.com版权所有

    若螺杆3左、右两段螺纹的旋向相反，则当螺杆转动角时，可动螺母2的移动距离为

本文来自www.eadianqi.com

    　　　　（2）

自动控制网www.eadianqi.com版权所有

    可见，此时差动螺旋变成快速移动螺旋，即螺母2相对螺母1快速趋近或离开。这种螺旋装置用于要求快速夹紧的夹具或锁紧装置中。 自动控制网www.eadianqi.com版权所有
